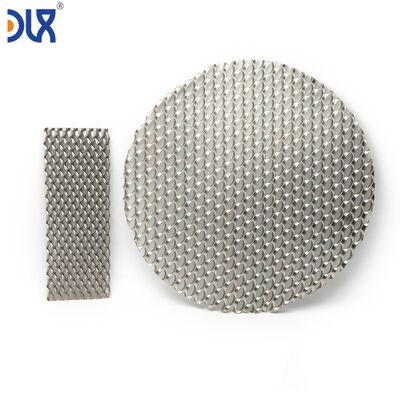

Puur nikkel gegolfd gaas 3D-stroomkanaalontwerp voor elektrolyseerwater- en gasdistributie

Een plat gaas transporteert elektronen. Een gekreukeld gaas transporteert elektronen, water en gas — in drie dimensies. Bij Changzhou DLX Alloy Co., Ltd. neemt ons zuivere nikkel gekreukelde gaas een plat geweven of geëxpandeerd nikkel substraat en vormt het tot een nauwkeurig golfprofiel — waardoor parallelle stromingskanalen ontstaan die water naar het elektrodoppervlak leiden en productgas ervan wegvoeren. In tegenstelling tot bewerkte bipolaire plaat stromingsvelden die honderden dollars per plaat kosten, levert gekreukeld gaas dezelfde stromingsdistributiefunctie tegen een fractie van de kosten — en in tegenstelling tot plat gaas dat afhankelijk is van willekeurige gasafvoerpaden, zorgt de ontworpen kreukelgeometrie ervoor dat elke vierkante centimeter elektrodoppervlak zowel verse watertoevoer als onbelemmerde gasafvoer ziet. Aangepaste spoed, amplitude, plaatafmetingen en substraattype geproduceerd volgens uw elektrolysecelontwerp.

In een PEM-elektrolyzer die werkt bij 2 A/cm², produceert de anode ongeveer 12 milliliter zuurstof per minuut per vierkante centimeter actief oppervlak. Die zuurstof moet ontsnappen uit de katalysatorlaag, door de poreuze transportlaag, en uit de cel — allemaal zonder te voorkomen dat vers water de katalysator bereikt. Een plat gaas biedt een 2D-vlak: water en gas concurreren om dezelfde ruimte, in hetzelfde vlak, wat massatransportbeperkingen creëert die de stroomdichtheid beperken.

Een gekreukeld gaas scheidt de stromen in twee functionele zones: de kanaalvalleien voeren water naar de elektrode, en de kanaaltoppen creëren ruimte voor gas om zich te verzamelen en te ontsnappen. De kreukelspoed bepaalt hoeveel parallelle stromingspaden er per centimeter elektrodedikte bestaan. De kreukelhoogte bepaalt de dwarsdoorsnede van elk stromingskanaal — en dus de maximale gasstroom voordat bubbelcoalescentie het kanaal blokkeert. Samen definiëren spoed en hoogte de hydraulica van het stromingsveld — en beide zijn parameters die u op uw tekening specificeert.

• Ontworpen stroming, geen willekeurige kanalen — Plat gaas tussen een bipolaire plaat en een elektrode creëert willekeurige contactpunten. Water vindt het pad van de minste weerstand. Gasbellen hopen zich op in dode zones. Gekreukeld gaas creëert deterministische parallelle kanalen — elke vierkante centimeter elektrode ziet dezelfde watertoevoerdruk en hetzelfde gasafvoerpad. Stroomdichtheid uniformiteit verbetert. Hotspots van lokale watertekorten verdwijnen.

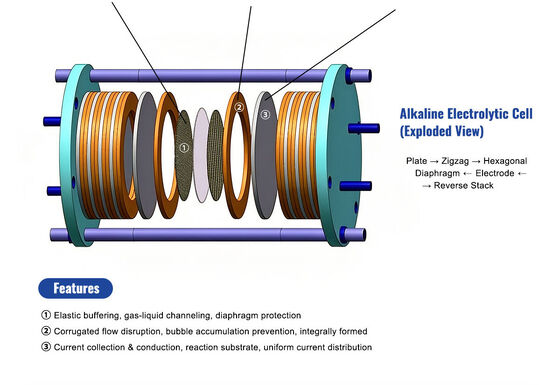

• De kreukel is de afstandhouder — één component, drie functies — In een zero-gap alkalische cel heeft u nodig: een stroomcollector, een gas-vloeistofscheider en een afstandhouder om de elektrode-membraan gap te behouden. Gekreukeld gaas doet alle drie in één stuk. Het gaasmateriaal draagt de stroom. De kreukelkanalen scheiden gas van vloeistof. De piekhoogte bepaalt de gap. Minder componenten betekent minder assemblage stappen en minder faalmodi.
• Gevormd uit ons eigen nikkel gaas — niet twee verschillende leveranciers — Het platte gaas substraat wordt in-huis geweven of geëxpandeerd uit onze eigen nikkel draad of plaat. De kreukel wordt in-huis gevormd op een precisie tandwielvormer. De gloeibehandeling gebeurt in-huis. U koopt geen gaas van het ene bedrijf en laat het door een ander kreukelen — waarbij ze elkaar de schuld geven als het afgewerkte component uw celtest faalt.
• Kreukelspoed en hoogte gehouden aan uw tolerantie — Ons tandwielvormproces maakt gebruik van precisie geslepen vormwalsen met tandprofielen gesneden naar uw gespecificeerde spoed en amplitude. Spoed tolerantie ±0,1 mm; hoogte tolerantie ±0,05 mm. Dit zijn geen generieke kreukelwalsen — ze zijn gesneden voor uw stromingsveldontwerp.
• Gloeien na vorming — spanningsvrij, dimensionaal stabiel — Het kreukelen van gaas verhardt het nikkel bij elke buiging. Zonder gloeibehandeling na vorming, veert het gaas terug onder stapelcompressie en verandert de kanaalhoogte. Wij gloeien na vorming — het kreukelprofiel is vergrendeld, en het gaas zit op uw gespecificeerde hoogte onder compressie, cyclus na cyclus.
• Platte contactzones bij pieken en dalen — goed elektrisch contact — Onze trapeziumvormige profieloptie biedt platte contactoppervlakken bij zowel de piek (contact met de aangrenzende laag erboven) als het dal (contact met de laag eronder). Dit maximaliseert het elektrische contactoppervlak vergeleken met een sinusgolf waarbij het contact theoretisch een lijn is. Meer contactoppervlak = lagere interfaciale weerstand = lagere celspanning.

De meeste bedrijven die gekreukeld gaas aanbieden, maken het gaas niet. Ze kopen plat gaas, voeren het door een kreukelmachine en verzenden het. De chemische samenstelling van de nikkel draad, de integriteit van de weving, de gloeistoestand — niets daarvan is onder hun controle. Wanneer uw celprestaties van batch tot batch variëren en u de hoofdoorzaak terugvoert naar het gaas, ontdekt u dat de gaasleverancier hun draadbron heeft gewijzigd zonder iemand te informeren, en de nieuwe draad heeft 0,2% meer ijzer dan de kwalificatiebatch.

Bij DLX is de keten lineair en transparant. Onze smeltoven produceert zuivere nikkel ingot van uw gespecificeerde kwaliteit. Onze walserij of treklijn produceert de strip of draad die uw platte gaas substraat wordt. Onze weefgetouw of expansiepers maakt het platte gaas. Onze tandwielvormer kreukelt het volgens uw spoed- en ampltudspecificaties. En onze gecontroleerde atmosfeeroven gloeit het afgewerkte gekreukelde gaas om het profielgeometrie te vergrendelen en vormspanningen te verlichten. Vijf stappen, één faciliteit, één kwaliteitssysteem, één punt van verantwoordelijkheid.

• 12.000 m² geïntegreerde faciliteit — smelten, draad trekken, strip walsen, weven, expanderen, kreukelen, gloeien, inspectie. De gehele procesketen onder één dak.

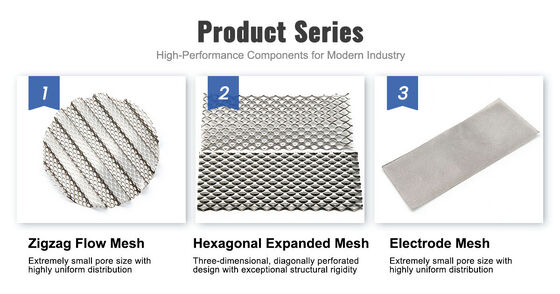

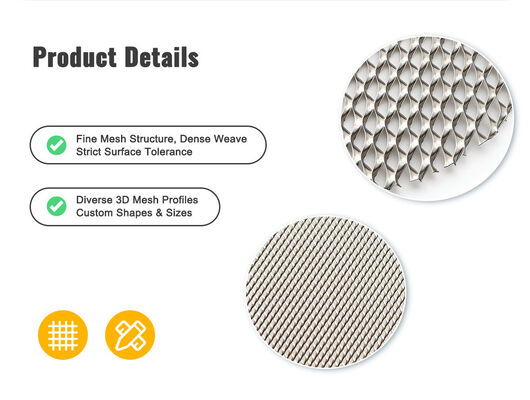

• Kreukelcapaciteit: spoed 2,0–8,0 mm, amplitude 0,5–3,0 mm, profiel sinusvormig of trapeziumvormig. Substraat: geweven (alle patronen) of geëxpandeerd metaal.
• ISO9001 met volledige smelt-tot-gaas traceerbaarheid; SGS-geaccrediteerd; BV en TÜV inspectie beschikbaar. Tekening-gecontroleerde productie met eerste artikel inspectie.

Bron: DLX Alloy productcatalogus. Chemie gecertificeerd van ingot tot afgewerkt gekreukeld gaas.

Third-party inspectie door SGS, BV, of TÜV beschikbaar. Gratis monster van 5 platen voor elektrolyzer OEM tekening evaluatie.

• Hoe selecteer ik de juiste spoed en amplitude voor mijn cel?

  Begin met uw beoogde stroomdichtheid en gasproductiesnelheid per cel. Hogere stroomdichtheid vereist meer gasafvoer capaciteit — verhoog de amplitude of verlaag de spoed om de kanaal dwarsdoorsnede te vergroten. Uw stromingsmodellering (CFD) moet de initiële parameters sturen. Als u geen CFD-model heeft, kunnen we monsterplaten leveren in 2–3 spoed/amplitude combinaties voor empirische single-cel testen. De meeste klanten komen binnen twee iteraties tot hun optimale geometrie.

• Kan de kreukel onder een hoek ten opzichte van de plaatranden worden georiënteerd?

  Standaard zijn kanalen parallel aan de plaatlengte — dit komt overeen met de natuurlijke stromingsrichting van inlaat naar uitlaat in de meeste celontwerpen. Als uw ontwerp kanalen onder een hoek vereist (bijv. 45° voor cross-flow), worden platen na kreukelen onder de gespecificeerde hoek gesneden. De snijranden zullen de kreukelkanalen onder een hoek snijden — sommige open kanaaleinden zullen zichtbaar zijn. We kunnen bespreken of dit acceptabel is voor uw ontwerp of dat de oriëntatie van de vormrol moet worden aangepast.

• Wat is het dunste gekreukelde gaas dat u kunt produceren?

  Totale dikte (substraat dikte + kreukel amplitude): minimaal ongeveer 0,7 mm voor geweven substraat met 0,10 mm draad en 0,5 mm amplitude. Het praktische minimum wordt bepaald door de substraat draaddiameter — de draad moet de buiging bij de kreukelpieken overleven zonder te breken. Voor geëxpandeerd metaal substraat is de minimale totale dikte ongeveer 0,9 mm met 0,15 mm plaat en 0,6 mm amplitude.

• Beschadigt het kreukelproces het gaasoppervlak?

  Nee — onze vormwalsen zijn gepolijst om oppervlakte markeringen op het nikkel te voorkomen. Het gaas buigt rond een gecontroleerde radius bij elke piek en dal. Nabehandeling na vorming verlicht eventuele oppervlaktespanningen van het buigen. De oppervlakteconditie van het afgewerkte gekreukelde gaas is gelijk aan de oppervlakteconditie van het platte substraat — als het substraat helder gegloeid was, is het gekreukelde gaas helder gegloeid.

• Kunt u gekreukeld geëxpandeerd gaas produceren op dezelfde manier als gekreukeld geweven gaas?

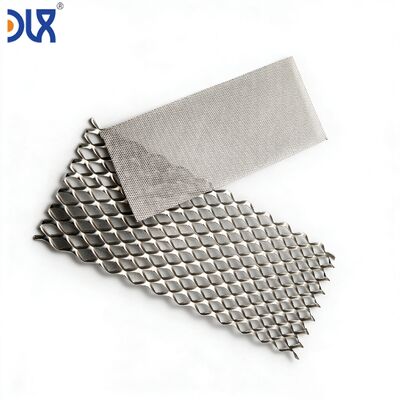

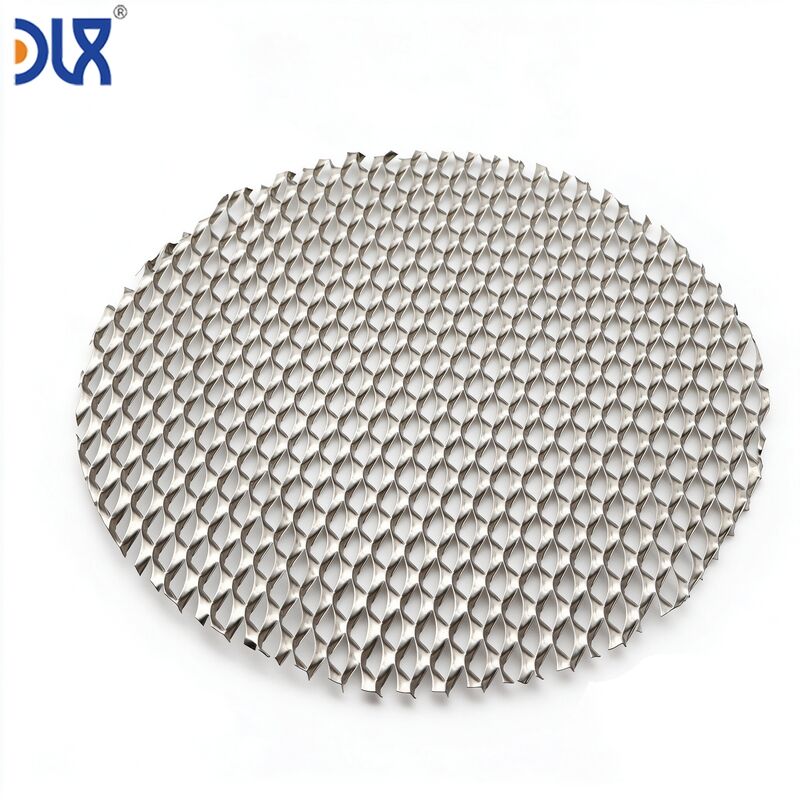

  Ja. Geëxpandeerd nikkel gaas kan met hetzelfde vormproces worden gekreukeld. Het belangrijkste verschil is dat geëxpandeerd gaas directionaliteit heeft — het ruitpatroon heeft een lange en korte richting. De kreukelkanalen moeten worden uitgelijnd met de LWD-richting voor maximale mechanische integriteit door de vormwalsen. We zullen de optimale oriëntatie bevestigen tijdens de tekeningbeoordeling.
