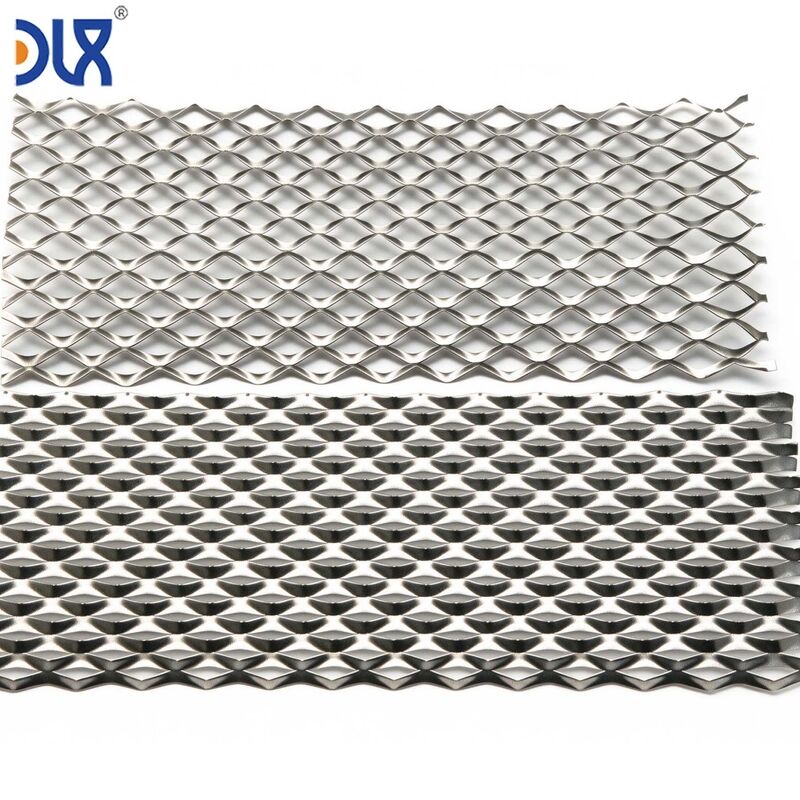

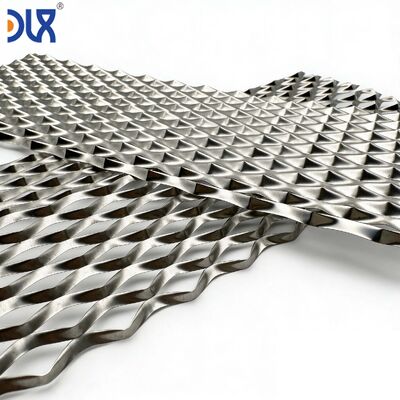

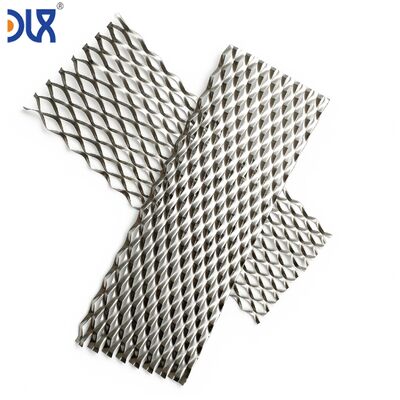

Zuiver nikkel geëxpandeerd gaas - visschubbenpatroon voor waterstofelektrolysegasdiffusielagen

Niet al het elektrodengaas hoeft geweven te zijn. Voor gasdiffusielagen (GDL) en poreuze transportlagen (PTL) van waterstofelektrolysers biedt geëxpandeerd nikkelgaas — met zijn kenmerkende visgraat-ruitpatroon — fundamenteel andere voordelen: geen kruisende draden die contactweerstand creëren, geen weefselsneden die gasbellen vasthouden, en een plat, continu oppervlak dat de compressiebelasting uniform over het membraan verdeelt. Bij Changzhou DLX Alloy Co., Ltd. snijden en rekken we ons eigen pure nikkelplaat tot geëxpandeerd gaas in eigen beheer — waarbij we de plaatdikte, draadbreedte, lange ruitopening (LWD) en uiteindelijke vlakheid regelen om aan te sluiten bij uw elektrolyzercelontwerp. Volledige smelt-tot-gaas traceerbaarheid op elke zending.

Optimaliseren voor uw cel? Stuur ons uw beoogde stroomdichtheid, gasproductiesnelheid per cel en membraantype. Wij adviseren de initiële LWD, draadbreedte en open oppervlak — en itereren vervolgens op basis van uw testgegevens van een enkele cel.

• Geen draadkruisingen — uniforme elektrische contacten — Geweven gaas creëert een contactweerstandspunt bij elke draadkruising. In een 40-maas weefsel zijn dat 1.600 contactpunten per vierkante centimeter, elk een micro-ohm weerstand die optelt over het elektrodeoppervlak. Geëxpandeerd gaas is elektrisch continu — de stroom vloeit door het draadnetwerk zonder interfaces te kruisen. Voor elektrolyzestacks gericht op<1,8 V per cel bij 500 mA/cm², is het elimineren van deze micro-weerstanden belangrijk.
• Ruitgeometrie ontworpen voor gasafvoer — De gladwandige ruitvormige openingen van geëxpandeerd gaas worden gevormd door het rekproces — niet door de spleet tussen ronde draden. Waterstof- en zuurstofbellen glijden langs de draadwanden en verlaten de elektrodenspleet zonder vast te komen zitten in scherpe draad-tot-draad hoeken. Dit vertaalt zich in een lagere bubbel-overpotentiaal, die het dominante verliesmechanisme wordt boven 300–400 mA/cm².
• Vlak oppervlak — uniforme membraancompressie — Geëxpandeerd gaas ligt plat omdat het van een platte plaat is gemaakt. De draden en verbindingen bevinden zich in hetzelfde vlak. Onder stapelcompressie wordt de belasting gelijkmatig verdeeld over het membraanoppervlak — geen draadknokkel-hoogtepunten die spanning concentreren en membraandunner worden versnellen gedurende duizenden bedrijfsuren.
• Volledig gegloeid — doods plat, geen terugvering — Na expansie wordt het gaas in een gecontroleerde atmosfeer oplossing gegloeid om koudvervorming van het snij- en rekproces te verwijderen. Het gaas komt plat tevoorschijn en blijft plat — het krult niet op als u het oppakt, het veert niet terug als u het onder compressie plaatst. Voor geautomatiseerde stapelassemblagelijnen die robot pick-and-place gebruiken, is deze voorspelbaarheid essentieel.
• Monolithisch — kan niet ontrafelen aan randen — Geweven gaas gesneden op celframeafmetingen laat blootliggende draadeinden achter aan elke snijrand. Onder stapelcompressie kunnen deze draadeinden verschuiven, uitsteken en contact maken met aangrenzende cellen. Geëxpandeerd gaas heeft geen draadeinden — het is één continu stuk nikkel. Snijranden zijn glad en stabiel.
• Van onze nikkelplaat tot uw gaas — dezelfde faciliteit, hetzelfde kwaliteitssysteem — De nikkelstrip die onze expandeerpers voedt, is gewalst uit onze eigen ingot in onze eigen walserij. Wij beheersen de chemie, de dikte, het gloeien en de expansie. Geen onderaannemer die verontreiniging introduceert tussen de smelt en uw elektrode.

Het meeste geëxpandeerde gaas op de markt begint met gekochte nikkelplaat — de gaasfabrikant heeft geen controle over de chemie, de walshistorie of de oppervlakteconditie van het ruwe materiaal. Bij DLX begint het proces met onze eigen pure nikkel-ingots. We walsen ze heet tot strip, koud tot uw gespecificeerde dikte, snijden tot de breedte die vereist is door uw expandeergereedschap, en rekken op onze expandeerpers. De hele reeks gebeurt in één faciliteit onder één kwaliteitssysteem.

Waarom is dit belangrijk voor de prestaties van de elektrolyzer? Omdat de oppervlaktechemie van de nikkelplaat — voordat deze de expandeerpers binnengaat — de oppervlaktechemie van het afgewerkte gaas bepaalt. Als de plaat verontreinigd was met ijzer van stalen werkrollen in een externe walserij, is dat ijzer nu ingebed in het oppervlak van uw elektrodennet. Het zal na honderden bedrijfsuren oplossen in de KOH-elektrolyt, zich opnieuw afzetten op de kathode en de overpotentiaal verhogen. Wij voorkomen dit door het walsen zelf te doen, in een faciliteit waar de werkrollen alleen contact maken met nikkel-legeringen.

• 12.000 m² geïntegreerde faciliteit — smelten, heet walsen, koud walsen, snijden, expanderen, gloeien, vlakken en inspectie. Nikkel van ingot tot elektrodennet.
• Plaatdikte 0,15–0,50 mm; draadbreedte 0,4–1,2 mm; LWD 1,5–6,0 mm; aangepast open oppervlak 30–65%.
• ISO9001 met volledige smelt-tot-gaas traceerbaarheid; SGS-geaccrediteerd; BV en TÜV inspectie beschikbaar.

Bron: DLX Alloy productcatalogus. Chemie gecertificeerd van ingot tot afgewerkt gaas.

Inspectie door derden doorSGS, BV of TÜV beschikbaar. Gratis monster van 5 vellen voor eerste evaluatie door elektrolyzer OEM.

Het hangt af van uw beoogde stroomdichtheid. Onder 300 mA/cm², is het verschil marginaal — beide gaastypes presteren adequaat. Boven 350 mA/cm², wordt gasbelbeheer het dominante verliesmechanisme, en de gladwandige ruitvormige openingen van geëxpandeerd gaas vertonen doorgaans 15–30 mV lagere bubbel-overpotentiaal dan een equivalent geweven gaas. Wij kunnen beide types leveren — geef uw beoogde stroomdichtheid op en wij adviseren, of we kunnen monster vellen van elk sturen voor side-by-side testen met een enkele cel.

Ja. Stuur ons een monster van uw huidige gaas — wij meten de LWD, SWD, draadbreedte, plaatdikte en open oppervlak, en produceren vervolgens geëxpandeerd gaas dat overeenkomt met die parameters in uw gespecificeerde nikkelkwaliteit. Dit is een gebruikelijke eerste stap wanneer elektrolyzer OEM's een tweede bron kwalificeren.

Niet bij DLX. Ons expandeerpersgereedschap is gemaakt van nikkel-compatibele materialen. Dit is een van de redenen waarom we expansie in eigen beheer hebben gebracht — externe expandeerbedrijven die standaard gereedschapsstaalmatrijzen gebruikten, introduceerden ijzerverontreiniging die zichtbaar werd in de post-mortem elektrode-analyse van onze klanten. Wij hebben die variabele geëlimineerd.

Ja. Geëxpandeerd gaas accepteert elektro-afgezette Raney-nikkel, thermisch gespoten katalysatorcoatings en slurry-gecoate katalysatorlagen. Omdat het draadoppervlak plat is in plaats van gebogen zoals bij geweven draad, is de uniformiteit van de coatingdikte doorgaans beter. De ruitvormige openingen zijn groot genoeg om coatingoplossing schoon te laten uitlekken — geen overbrugging of verstopping van de openingen.

Nieuwe combinaties van LWD en draadbreedte vereisen nieuw expandeergereedschap — doorgaans een snijmatrijzenset. De levertijd van gereedschap is 3–4 weken. Eenmaal getooid, produceren we proefvellen voor uw evaluatie. Als de gereedschapskosten aanzienlijk zijn, amortiseren we deze doorgaans over de eerste productieorder. Neem contact met ons op met uw beoogde gaasparameters en wij zullen binnen 48 uur een haalbaarheidsbeoordeling van het gereedschap verstrekken.
