| Merknaam: | DLX |
| Modelnummer: | Nickel capillaire buizen |
| MOQ: | 5 kg |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union |

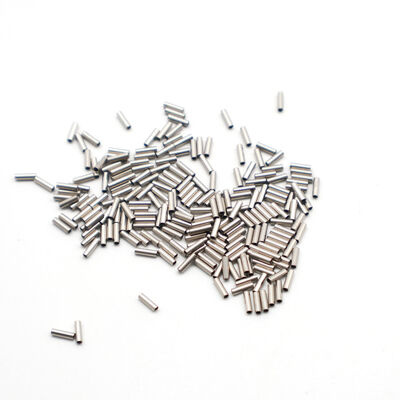

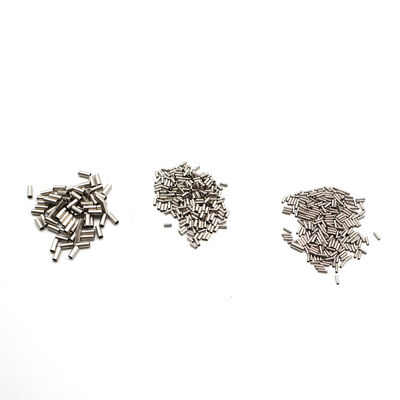

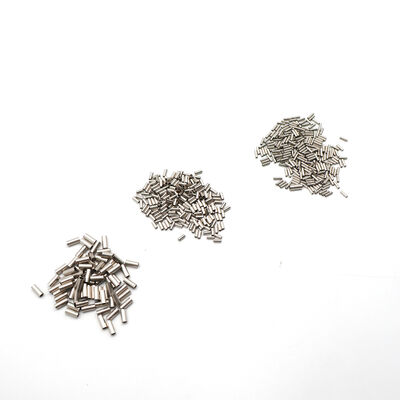

Een algemene nikkel capillaire met 90–120 HB is geschikt voor instrumentlucht en chemische dosering onder lage druk. Het is niet geschikt voor een hydraulische regelleiding van 5.000 psi op een onderzeese boorputkop, waar de buiswand de barstdruk bij 150°C moet weerstaan terwijl deze ondergedompeld is in geproduceerd water verzadigd met H₂S en CO₂. Voor die omstandigheden levert DLX nikkel capillairen, koudgetrokken uit geponste holle staven over een zwevende doorn — geen longitudinale las, geen fusiezone, geen zwakke plek. Vervaardigd volgens ASTM B163 en ASME SB-163 voor naadloze nikkel warmtewisselaar- en condensorbuizen, met volledige EN 10204 3.1 MTC per smelt en SGS-verificatie door derden beschikbaar. Dit is niet dezelfde capillaire die we leveren voor laboratoriumgaschromatografie. Het is speciaal gebouwd voor de olie-industrie: hydraulische actuatielijnen, chemische injectiecapillairen, conduits voor ondergrondse druksensoren en instrumentatieleidingen aan de oppervlakte waar een lek een veiligheidsgebeurtenis is, geen herkalibratie.
| Parameter | Bereik | Tolerantie |
|---|---|---|
| Buitendiameter (OD) | 1.0 – 20 mm | ±0.05 mm |
| Wanddikte | 0.15 – 2.5 mm | ±8% omtrekvariatie max |
| Lengte (Recht) | Tot 6 m | Snijtolerantie ±2 mm |
| Lengte (Gekruld) | Tot 2.000 m (dunwandig ≤ 3 mm OD) | Continue enkele lengte, geen orbitale lassen |
| Leveringsconditie | Koudgetrokken; gegloeid (90–120 HB) of als getrokken op aanvraag | |
| Toepasselijke Normen | ASTM B163 / ASME SB-163 (naadloze nikkelbuis); ASTM B161, B725 ter referentie | |
Aangepaste OD * wandcombinaties buiten het standaardbereik op aanvraag. Specificeer MAWP bij aanvraag voor bevestiging van de wanddikte.
| Eigenschap | Naadloos (Koudgetrokken) | Gelast (Longitudinale Naad) |
|---|---|---|
| Barstdruk bij Gelijke Wand | 100% van berekend — geen naad-derating | Gederateerd 15–25% — lasverbindingsefficiëntiefactor 0.75–0.85* |
| Zure Dienst (H₂S) | Geen SSC-gevoeligheid — homogene microstructuur | Las HAZ is voorkeurs SSC-initiatieplaats volgens NACE MR0175 |
| Cyclische Drukvermoeidheid | Geen microscopische discontinuïteit om scheuren te laten groeien | Lasfusielijn is primaire vermoeiingsscheur initiatieplaats |
| Wanduniformiteit (360°) | ±8% — gecontroleerd door zwevende doorn | ±15% — lasrups creëert gelokaliseerde dikke plek; HAZ kan dunner zijn |
| Kosten per Meter | 20–40% premie — meer trekpassen | Lager — continue stripvorming, hogere doorvoer |
| Olie & Gas Geschiktheid | HPHT regelleidingen, onderzeese umbilicalen, zure dienst | Utility lucht onder lage druk, niet-kritieke conduits |
| OD (mm) | Wand (mm) | Berekende Barst (MPa) | Berekende Barst (psi) | MAWP bij 4:1 SF (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8.220 | 14.2 |
| 3.0 | 0.75 | 85 | 12.330 | 21.3 |
| 6.0 | 0.50 | 28 | 4.110 | 7.1 |
| 6.0 | 1.00 | 57 | 8.220 | 14.2 |
| 10.0 | 1.00 | 34 | 4.930 | 8.5 |
| 10.0 | 1.50 | 51 | 7.400 | 12.8 |
| 12.0 | 2.00 | 57 | 8.220 | 14.2 |
Berekend volgens Barlow's formule: P = (2 * S * t) / D waarbij S = 170 MPa (vloeigrens, gegloeid Ni200). Hydrostatische proefdruk tot 1.5* MAWP beschikbaar op aanvraag. Voor toepassingen die een hogere MAWP vereisen bij een equivalente OD, specificeer een verdikte wand of bevestig de maximale serviciedruk bij aanvraag.
| Omgeving | Conditie | Ni200 | 316L Roestvast |
|---|---|---|---|
| H₂S (Zuur Gas) | ≤ 1 psi partiële druk, ≤ 150°C | Geen SSC — immuun volgens NACE MR0175 definitie | Gevoelig voor SSC in HAZ — vereist nabewerking na lassen |
| CO₂ (Zoete Corrosie) | Opgelost CO₂, pH 4–5, ≤ 100°C | Corrosiesnelheid < 0.01 mm/jaar | 0.1–0.5 mm/jaar — risico op pitting bij lassen |
| Chloride SCC | > 1.000 ppm Cl⁻, > 60°C | Immuun — geen chloride SCC mechanisme in puur nikkel | Gevoelig boven 60°C — vooral bij lassen en koudvervormde gebieden |
| Geproduceerd Water | 50.000–200.000 ppm TDS, 80–150°C | Algemene corrosie < 0.02 mm/jaar | Pitting en spleetcorrosie — niet aanbevolen zonder inhibitie |
| Norm | Titel | Relevantie voor Nikkel Capillaire |
|---|---|---|
| ASTM B163 | Naadloze Nikkel en Nikellegering Condensor en Warmtewisselaar Buis | Primaire norm — regelt direct naadloze nikkel capillaire buis voor drukdragende en warmteoverdrachtstoepassingen. Dit is de juiste norm voor olie- en gascapillairen. |
| ASME SB-163 | Naadloze Nikkel en Nikellegering Condensor en Warmtewisselaar Buis (ASME Ketel & Drukreservoir Code Editie) | Drukreservoircode equivalent van ASTM B163. Vereist wanneer de capillaire deel uitmaakt van een ASME Sectie VIII of B31.3 druksysteem. |
| ASTM B161 | Nikkel Naadloze Pijp en Buis | Toepasbaar voor naadloze nikkelbuizen met grotere diameter en dikkere wand. Referentie wanneer capillaire afmetingen de afmetingen van kleine buizen benaderen. |
| ASTM B725 | Gelaste Nikkel en Nikkel-Koperlegering Buis | Referentienorm voor gelaste alternatieven. DLX capillaire is naadloos en overtreft de integriteitsvereisten van deze norm. |
| NACE MR0175 / ISO 15156 | Materialen voor Gebruik in H₂S-Bevattende Omgevingen in Olie- en Gasproductie | Nikkel 200 (UNS N02200) is geaccepteerd voor zure dienst zonder gevoeligheid voor omgevingsscheurvorming. |
ASTM B163 is de juiste en direct toepasselijke norm voor naadloze nikkel capillaire buis. ASTM A240 (roestvaststalen plaat) en ASTM A182 (gesmede stalen fittingen) zijn niet van toepassing op nikkel capillaire buis — ze regelen geheel verschillende materiaal families en productvormen. DLX certificeert volgens B163 chemie en mechanische eigenschapslimieten bij elke zending.
| Kwaliteit | Ni Inhoud | Geschiktheid Olie & Gas Toepassing | Referentie Prijs (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99.6% | Standaard — hydraulische regelleidingen, chemische injectie, instrumentatieleidingen aan de oppervlakte | 62 – 70 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | Hoge temperatuur — ondergrondse sensoren, stoomtracering, flare pilotlijnen boven 315°C | 66 – 75 |
| N4 | ≥ 99.9% (Ni+Co) | Kritische dienst — onderzeese boorputregelleidingen, H₂S-rijke zure gasomgevingen | 82 – 92 |
| N6 | ≥ 99.5% (Ni+Co) | Algemeen nut — pneumatische regelleidingen, niet-kritische instrumentlucht, beschermende conduit | 52 – 60 |
Prijzen FOB Shanghai, bestellingen van 5–500 kg. Volumeprijzen voor jaarcontracten. MOQ: 5 kg. SGS inspectie door derden beschikbaar op aanvraag. Standaard levering 7–25 werkdagen.
| Element | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
Bron: DLX Alloy productcatalogus. EN 10204 3.1 MTC met volledige samenstelling inbegrepen bij elke zending. SGS-verificatie door derden beschikbaar.
| Eigenschap | Waarde | Eenheid |
|---|---|---|
| Treksterkte (Rm) | ≥ 462 | MPa |
| Rek (A5) | ≥ 35 | % |
| Hardheid | 90 – 120 | HB (gegloeid) |
| Elasticiteitsmodulus (Schuifmodulus) | ~ 76 | GPa (KN/mm²) |
| Dichtheid | 8.89 | g/cm³ |
| Smeltpunt | 1435 – 1446 | °C |
| Curietemperatuur | 358 | °C |
| Max Servicetemperatuur | 600 | °C |
| Elektrische Weerstand (20°C) | 0.096 * 10⁻⁶ | Ω·m |
| Thermische Geleidbaarheid | 70.2 | W/m·K |
| CTE (20–100°C) | 13.3 * 10⁻⁶ | m/m·°C |
| Soortelijke Warmte | 456 | J/kg·°C |
| Buisconstructie | Naadloos — koudgetrokken over doorn, geen longitudinale las | |
| Materiaalspecificatie | ASTM B163 / ASME SB-163; NACE MR0175 referentie | |
Bron: DLX Alloy productcatalogus. Curietemperatuur 358°C uit gepubliceerde fysische eigenschapsgegevens van nikkel. EN 10204 3.1 MTC bij elke zending.
| Parameter | Standaard Bereik | Opmerkingen |
|---|---|---|
| Kwaliteiten | Ni200, Ni201, N4, N6 | Monel beschikbaar voor zeewaterdienst |
| Constructie | Naadloos, koudgetrokken | Geen longitudinale las — HPHT-geclassificeerd |
| OD Bereik | 1.0 – 20 mm | ±0.05 mm tolerantie |
| Wanddikte | 0.15 – 2.5 mm | Specificeer MAWP voor wandberekening bevestiging |
| Lengte | Recht tot 6 m; gekruld tot 2.000 m | Gekruld voor dunwandig ≤ 3 mm OD |
| Normen | ASTM B163 / ASME SB-163; NACE MR0175 | Volledige materiaalcertificering per smelt |
| Inspectie door Derden | SGS geaccepteerd | Regel bij aanvraag |
| MOQ | 5 kg | Monster voor drukkwalificatie beschikbaar |
Levering: 7–25 werkdagen. Spoedservice beschikbaar. Luchtvracht < 30 kg; zeevracht voor bulk. Vertrek: Shanghai.
Changzhou DLX Alloy Co., Ltd. certificeert zijn naadloze nikkel capillaire volgens ASTM B163 en ASME SB-163 — niet omdat die normen gezaghebbend klinken, maar omdat het de normen zijn die daadwerkelijk naadloze nikkelbuizen voor drukdragende en warmteoverdrachtstoepassingen regelen. Inkoopingenieurs en externe inspecteurs in de olie- en gasindustrie kennen het verschil tussen B163 (nikkelbuis) en A240 (roestvaststalen plaat). Sinds 2002 trekt onze 12.000 m² grote, uitsluitend op nikkel gerichte fabriek in Changzhou naadloze nikkelbuizen voor upstream, midstream en downstream olie- en gasapplicaties — van onderzeese hydraulische regelleidingen tot instrumentatieleidingen in raffinaderijen aan land. ISO9001 gecertificeerd, 500 ton maandelijkse capaciteit, bedient klanten in de energiesector in meer dan 40 landen. Elke zending bevat een smelt-specifieke EN 10204 3.1 MTC met gedocumenteerde gemeten chemie en mechanische eigenschappen tegen de ASTM B163 specificatielimieten.
ASTM B163 regelt naadloze nikkel- en nikellegering condensor- en warmtewisselaarbuizen — dit is de juiste norm voor nikkelcapillairen in elke drukdragende of warmteoverdrachtstoepassing. ASTM A240 regelt roestvaststalen platen, platen en strips — geen buizen, en geen nikkel. ASTM A182 regelt gesmede gelegeerde stalen flenzen en fittingen — geen capillaire buizen, en geen nikkel. Het citeren van A240 of A182 op een nikkel capillaire product is een fout in de materiaalspecificatie. DLX certificeert per smelt volgens B163 bij elke zending.
Ja. Nikkel 200 (UNS N02200) is geaccepteerd voor zure dienst volgens NACE MR0175/ISO 15156 zonder gevoeligheid voor omgevingsscheurvorming. Het is niet onderhevig aan sulfidestresscorrosie en is bestand tegen waterstofbrosheid bij typische partiële drukken van boorputkoppen. Voor zeer agressieve zure gasomgevingen met H₂S boven 1 psi en temperaturen boven 150°C, wordt de N4-kwaliteit (99.9% Ni) of Monel 400 capillaire aanbevolen. Specificeer de H₂S-concentratie en bedrijfsomstandigheden voor een materiaaladvies.
De barstdruk volgt de formule van Barlow: P = (2 * S * t) / D. Voor gegloeid Ni200 (S ≈ 170 MPa vloeigrens), levert een 6 mm OD * 1 mm wand capillaire ongeveer 57 MPa (8.220 psi) barst en een aanbevolen MAWP van 14.2 MPa bij een veiligheidsfactor van 4:1. Raadpleeg de tabel met barstdrukreferenties hierboven voor veelvoorkomende OD/wandcombinaties. Geef uw doel-MAWP op bij aanvraag voor bevestiging van de wanddikte.
Ja. SGS-inspectie door derden wordt geaccepteerd en geregeld in onze fabriek in Changzhou. De inspecteur ziet toe op materiaalidentificatie, dimensionale verificatie, bemonstering en mechanische tests. BV, TÜV en DNV kunnen ook worden ondergebracht — bevestig bij bestelling. Het inspectierapport wordt meegeleverd met uw verzenddocumentatie.
Ja. Voor dunwandige capillairen (≤ 3 mm OD, wand ≤ 0.5 mm), leveren we continue gekrulde lengtes van 500–2.000 meter per spoel — getrokken als één continue lengte zonder orbitale lassen. Specificeer uw vereiste continue lengte, OD, wand en leveringsconditie bij aanvraag. We bevestigen de haalbaarheid en spoelcapaciteit binnen 24 uur.
