34.5mm breed pitch 2P nikkelstrook

34.5mm breed pitch 2P nikkelstrook

Merknaam:	DLX
Modelnummer:	ni200 zuiver Nikkel
MOQ:	5 kg
Prijs:	57usd/kg
Betalingsvoorwaarden:	L/C, T/T, Western Union
Leveringscapaciteit:	500 ton per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China Jiangsu

Certificering:

CE,ROHS

Productnaam:

Zuiver Nikkel 200/201

Cijfer:

200 201 N4 N6

Materiaal:

Kleur:

Nikkel

Ni(min):

99,6%

Sollicitatie::

Henan China

Oppervlak:

Helder

Certificering:

ISO：9001

Verpakking Details:

Spoelpakket met Kartondoos, Rolpakket met polybag,

Levering vermogen:

500 ton per maand

Markeren:

34.5 Zuivere het Nikkelstrook van de hoogteafstand

18650 Strook van het Batterij2p de Zuivere Nikkel

N6 Helder Zuiver Nikkelmetaal

Productbeschrijving

ISO9001 & SGS gecertificeerd|Sinds 2002|12,000 m2 Fabriek|34.5mm Pitch * 2P|100% gecontroleerd

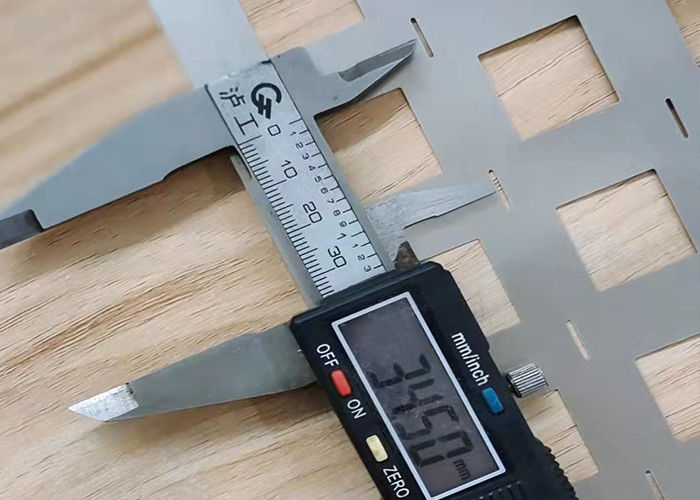

34.5mm breed pitch 2P nikkelstrook

Een standaard 19,5 mm pitch nikkelstrook verbindt aangrenzende cellen. Dat werkt voor eenvoudige parallelle groepen.of wanneer een reeksverbinding een brug over een parallelle groep moet slaan om de volgende cel in de volgorde te bereikenVoor die lay-outs heb je een strip nodig die zich uitstrekt over twee cellenposities, niet één.met dezelfde 99Als uw boekhouding een 34,5mm verbinding vraagt en uw huidige leverancier slechts 19mm of 20,2mm kan aanbieden,Dit is het onderdeel dat de met de hand gesoldeerde jumper draad die je hebt gebruikt als een workaround elimineert.

Pure Nickel Strip

Belangrijkste voordelen

34.5mm Pitch    Speciaal gebouwd voor dubbelspanningsverbindingenDit is geen standaard toonhoogte met een tolerantieconcessie. Het is een speciale 34,5 mm matrix, ontworpen voor pack layouts waarbij een nikkelbrug een celpositie moet oplossen om de volgende te bereiken.Algemeen in 2P * nS gestapelde arrays, wisselende rijenconfiguraties en verpakkingen waarbij parallelle groepen fysiek worden gescheiden door een thermische barrière of een structurele rib.Als u hebt gesneden en met de hand soldeer jumper draden om deze verbindingen, vervangt deze strip die handmatige stap door een enkel vooraf gevormd onderdeel.
100% inspectie voorafgaand aan de verzendingNiet-standaard pitchproducten hebben een hoger risico op dimensieverschuiving omdat ze minder vaak worden gebruikt dan grondstof 19,5 mm voorraad.5 mm-slagorder: elke spoel wordt geprobeerd voor de toonhoogte, breedte, boorhoogte en oppervlakkegehalte vóór verpakking. Geen statistische bemonstering, geen AQL-gebaseerde acceptatie
990,6% Ni200                                                                                                                                                                                                                                                           De toonhoogte verandert, de metallurgie niet, deze 34,5 mm strip is gestempeld van dezelfde Ni200 spoel als onze standaard producten, 99,6% minimum nikkel, geen staal substraat,waterstofverhit tot een helder oppervlak zonder oxideDe geometrie van de dubbele spanning brengt de anti-corrosieve eigenschappen, de lasbaarheid of de elektrische geleidbaarheid niet in gevaar.
2P-configuratie   Clean Series Routing in compacte omhulselsIn een 2P-pakket,de serieverbindingen tussen parallelle groepen lopen vaak door het smalste gedeelte van de batterijbehuising    waar de ruimte krap is en een losse springdraad risico loopt op kortsluiting tegen de behuizingswandEen stijve, vooraf gevormde nikkelstrook met 34,5 mm pitch routes die verbinding schoon langs een gedefinieerd pad, plat tegen de cellen doppen gehouden, zonder zwervende draad en geen isolatie tape vereist.
Een toegewijde die, geen gemodificeerd standaardgereedschapSommige leveranciers bereiken niet-standaard pitches door een standaard die te draaien met aangepaste voedingsindexering ¢ die een cumulatieve pitchfout introduceert naarmate de strip vordert.DLX snijdt een toegewijde progressieve die voor 34.5 mm pitch. De pitch is ingebouwd in de gereedschapsgemétrie, niet in het voedingsmechanisme.

Klasse-keuze en referentieprijsgids

Graad	Ni Inhoud	Beste gebruik van de context	Referentieprijs (FOB, USD/kg)
Ni200	≥ 99,6%	Standaard ¢ consumptiepakketten, elektrisch gereedschap, elektrische mobiliteit waarvoor een brug van 34,5 mm nodig is	54 ¢ 60
N4	≥ 99,9% (Ni+Co)	Premium	62 ¢ 70
Ni201	≥ 99,0% (C ≤ 0,02%)	High-temperature fast-charging packs waarbij de brug hoge stroom- en thermische cycli draagt	50 ¢ 57
N6	≥ 99,5% (Ni+Co)	Kosteneffectief	38 ¢ 45

Prijs FOB Shanghai, 5 ¢ 500 kg bestellingen. MOQ: 5 kg. Gratis monster (0,5 kg Ni200) voor dimensie-fit-check. 34,5 mm pitch is een gehandhaafde die ¢ bevestig voorraadbeschikbaarheid bij navraag;indien een nieuwe run vereist is, is de doorlooptijd 7 ‰ 10 werkdagen.

Chemische samenstelling

Elementen	N4	N6	Ni200	Ni201
Ni+Co	≥ 99,9%	≥ 99,5%	—	—
Ni	—	—	≥ 99,2%	≥ 99,0%
C.	≤ 0.015	≤ 0.10	≤ 0.25	≤ 0.25
- Jawel.	≤ 0.03	≤ 0.10	≤ 0.35	≤ 0.35
Deeltjes	≤ 0.002	≤ 0.05	≤ 0.35	≤ 0.35
C	≤ 0.01	≤ 0.10	≤ 0.15	≤ 0.02
Mg	≤ 0.01	≤ 0.10	—	—
S	≤ 0.001	≤ 0.005	≤ 0.01	≤ 0.01
P	≤ 0.001	≤ 0.002	—	—
Fe	≤ 0.04	≤ 0.10	≤ 0.40	≤ 0.40

Bron: DLX Alloy productcatalogus. EN 10204 3.1 MTC met volledige samenstelling bij elke zending.

Mechanische en fysische eigenschappen

Vastgoed	Waarde	Eenheid
Treksterkte (Rm)	≥ 462	MPa
Verlenging (A5)	≥ 35	%
Hardheid	90 ¢ 120	HB (zacht gegoten)
Dichtheid	8.908	g/cm3
Smeltepunt	1435 1455	°C
Elektrische weerstand (20°C)	0.096	μΩ·m
Warmtegeleidbaarheid	70.2	W/m·K
De brugspanning (34,5 mm)	Dubbele celspanning maakt één tussencelpositie vrij
Plaatsoplosbaarheid	Uitstekend ¥ 8 ¥ 12 W per laspunt op 18650 doppen
Magnetisme	met een vermogen van niet meer dan 10 kW

Bron: DLX Alloy productcatalogus Mechanische waarden die representatief zijn voor waterstofverhitte toestand.

Productspecificaties

Parameter	Standaard	Notities
Configuratie	2P	Twee laspunten per aansluiting
Afstand van de toonhoogte	34.5 mm	±0,05 mm
Materiaal	Ni200 (99,6% Ni)	N4, N6, Ni201 op aanvraag
Stripdikte	0.10 / 0,15 / 0,20 mm	±0,01 mm per afmeting
Oppervlakte	Helder (H2 geanaliseerd)	met een gewicht van niet meer dan 50 kg
De rand	Niet-boor (< 0,01 mm)	Draad-EDM-precisie-scheur
Inspectie	100% uitgaande	Elke spoel vóór verpakking gecontroleerd
Pakket	Spoel + karton / spoel + polyzak	VCI-papieren tussenbladen
MOQ	5 kg	Voor fit-check beschikbaar

Kwaliteitsborging Protocol voor inspectie op breed gebied

Smelt chemie.OES gecontroleerd bij elke binnenkomende warmte: Ni200 ≥ 99,6% Ni bevestigd voordat de strip in de stempelrij komt.
Dedicated die setup verification.34.5 mm-slag wordt ingesteld en het eerste artikel wordt gemeten op een optische comparator bij 20* voor aanvang van de productie.
Bewaking van de pitch tijdens het proces.De stevigheid wordt elke 200 meter gecontroleerd tijdens de stemperiode. ±0,05 mm wordt gehandhaafd; de matrix wordt opnieuw geïndexeerd indien de drift ±0,025 mm overschrijdt.
Burr-inspectie om 10 uur.Bij elke buiging > 0,01 mm wordt gereedschapsonderhoud uitgevoerd.
100% inspectie.In tegenstelling tot standaard producten met een toonhoogte van 5%, wordt elke spoel met een toonhoogte van 34,5 mm gecontroleerd op toonhoogte, breedte, oppervlakte en randkwaliteit.
Spot weld trekproef.≥ 15 N per las bij 10 Ws op 18650-celkap. Geregistreerd tegen het warmtecijfer.

Verpakking en levering

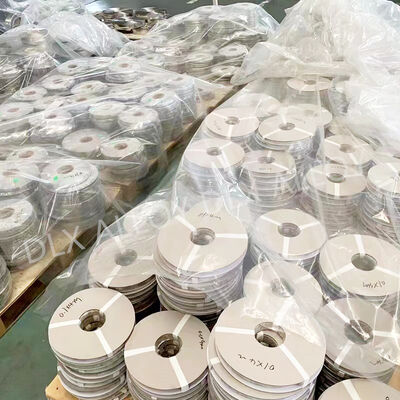

Gepoold strip:DIN 200/300 mm ABS spoelen, zuurvrij weefsel tussenlaag, vacuümverzegeld antistatisch PE, individuele karton.
met een breedte van niet meer dan 15 mmStaal kern spoelen, VCI papier + PE wrap, nylon banden, multiplex hoes met schuim randbescherming.
Etikettering:Verwarmingsnummer, kwaliteit, 2P / 34,5 mm hoogte, dikte, nettogewicht, windrichtingspijl. EN 10204 3.1 MTC in buitenzak.

Levering:34.5 mm pitch is een onderhouden die ¥ bevestig voorraad met verzoek. Indien op voorraad: 3 ¥ 7 werkdagen. Indien een nieuwe stemperiode nodig is: 7 ¥ 10 werkdagen. Luchtvracht < 30 kg; zeevracht voor bulk.Shanghai.

Over DLX

Changzhou DLX Alloy Co., Ltd. is niet per ongeluk op 34,5 mm gelegen.Het kwam in onze die bibliotheek omdat een batterijpakket fabrikant een strip nodig die brug van cel positie 1 naar cel positie 3 in een gestapelde 2P array en de standaard 19Zo zijn de meeste van onze meer dan 2000 batterij-specifieke matrijzen ontstaan: een klant met een echt assemblageprobleem.en een DLX gereedschapskamer met de Sodick EDM-mogelijkheid om de oplossing te snijdenSinds 2002 werkt onze 12.000 m2 grote nickelfabriek in Changzhou volgens het principe dat gespecialiseerde gereedschappen niet overhead zijn, het is de reden waarom klanten terugkomen. 19.0mm, 19.5mm, 20.2mm, 20.5mm, of 34.5mm, DLX heeft de mat, de nikkel chemie, en de inspectie discipline om precies te leveren wat uw tekening specificeert. ISO9001 gecertificeerd,500 ton capaciteit per maand.

changzhou dlx alloy

Vaak gestelde vragen

V: Waar wordt een 34,5 mm pitch nikkelstrook eigenlijk voor gebruikt?

34.5 mm is ongeveer het dubbele van de standaard 18,5 19,5 mm single-cell pitch.Het wordt gebruikt wanneer een nikkelconnector over één celpositie moet strekken om de volgende , serieverbindingen tussen fysiek gescheiden parallelle groepen, of ontwerpen waarbij een thermische barrière of structurele rib tussen de twee verbindende cellen zit.In plaats van met de hand te solderen een springdraad over de kloof, de vooraf gevormde 34,5 mm strip zorgt voor een stijve, herhaalbare brug met een consistente laskwaliteit aan beide uiteinden.

V: Waarom 34.5mm specifiek waarom niet 35mm of 34mm?

34.5 mm komt overeen met twee standaard 18650-celdiameter (2 * 18,25 mm nominaal, aangepast voor de lichte splitsing tussen cellen in een houder).Deze toonhoogte landen de las tabs rechtstreeks op het midden van cel 1 en cel 3 in een lineaire arrayAls uw lay-out vereist een andere dubbele span afstand ¢ zeggen 37mm voor 21700 cellen ¢ kunnen we een aangepaste die snijden.Geef ons uw meting van centrum tot centrum en we bevestigen de haalbaarheid binnen 24 uur..

V: Is 34,5 mm pitch een voorraad of op bestelling?

De 34,5mm die wordt onderhouden in onze gereedschapsbibliotheek, maar productie runs worden gepland op basis van de vraag this is not a continuous-run item like 19.5mm pitch.We kunnen binnen 3 ¢ 7 werkdagen verzenden.Als een nieuwe stemperiode vereist is, bedraagt de doorlooptijd 7~10 werkdagen.

V: Heeft de langere brugspanning invloed op de laskwaliteit of de elektrische weerstand?

De brug zelf voegt een korte lengte van nikkelgeleider ongeveer 15 mm langer dan een standaard single-pitch connector.,Dit levert ongeveer 1,9 milliohm serieweerstand op, verwaarloosbaar in de context van een batterijpakket waarbij de interne weerstand van de individuele cel 20-50 milliohm is.De laskwaliteit bij de tabs is identiek aan die van de strip met standaardpitch omdat de tab geometrie, materiaal en oppervlak onveranderd.

V: Kun je deze 34,5 mm strip in N4 produceren voor een maritieme toepassing?

Dezelfde matras stempelt N4, N6, Ni200 en Ni201 strips ∙ alleen de ingangs spoel verandert.Als uw serie bruggen worden blootgesteld aan zeevochtigheid of zoutrijke lucht (algemeen in buitenpakketten waar de brug langs de buitenkant van het pakket loopt), N4 bij 99,9% Ni met Fe ≤ 0,04% levert de hoogste corrosie marge.
