| Merknaam: | DLX |
| Modelnummer: | De Kabel van het typek MI Thermokoppel |
| MOQ: | 50 |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 100000 metermaand |

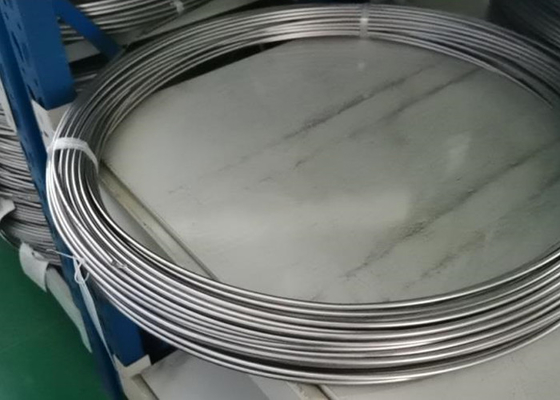

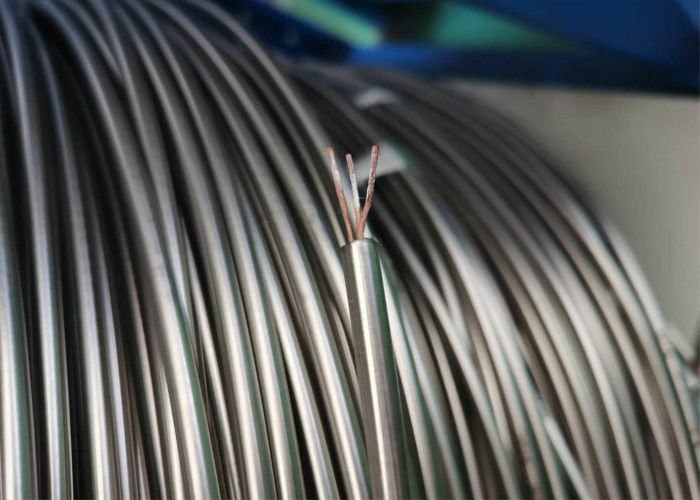

Type K SS310 MI 3,2 mm mineraalgeïsoleerde kabel voor olie en gas

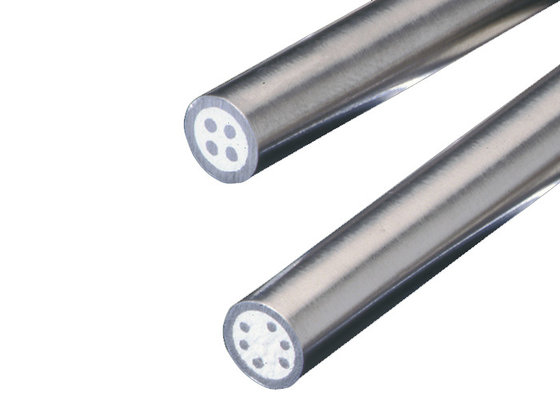

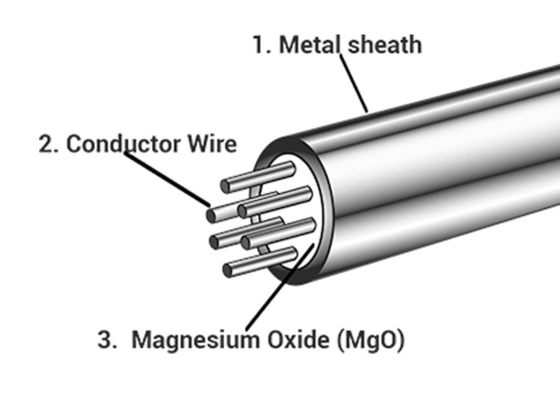

M.I. (Mineral Insulated) kabel wordt gebruikt om thermocouple draden van elkaar en van de metalen omhulsel die ze omringt te isoleren.Mineraal geïsoleerde thermoparen zijn geperste thermo draden in brandwerend magnesiumoxide die een hoge drukweerstand garanderen.inert Geïsoleerdheeft twee (of vier wanneer het duplex is) thermocouple draden die door het midden van de buis lopen.De buis wordt vervolgens gevuld met magnesiumoxide poeder en samengeperst om ervoor te zorgen dat de draden zijn goed geïsoleerd en gescheiden.MI-kabel helpt om de thermocouple draad te beschermen tegen corrosie en elektrische interferentie.
| Code | Draadcomponent van het thermopaar | |
| +Positief been | - Negatief been. | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Vervaardiging uit ijzer | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| B. | Platina-rodium-30% | Platina-rodium-6% |
| R | Platina Rhodium-13% | Platina |
| S | Platina-rodium-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 - 1/2 | (Britse normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanse industriële normen) C 1602 - C 1610 | (Vereniging van de Russische specificaties) 3044 |
Diameter: 0,5 tot 12,7 mm.
| Buiten omhulsel | Kerndraad Dia. ((mm) | Materiaal van de omhulsel | Lengte ((m) | |||||
| Onze Dia. | Wanddikte | K,N,E,J,T type | S,R,B-typen | K,N-typen | E, J, T-typen | Type S,R | B-type | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Naam van het product | code | type | materiaal van de omhulsel | Uit Dia. | Temperatuur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 tot 100 | |
| SS321 | 100 tot 200 | ||||
| SS316 | 100 tot 350 |
