| Merknaam: | DLX |
| Modelnummer: | De kabel van het types MI Thermokoppel |
| MOQ: | 500 |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 100.000 meter per maand |

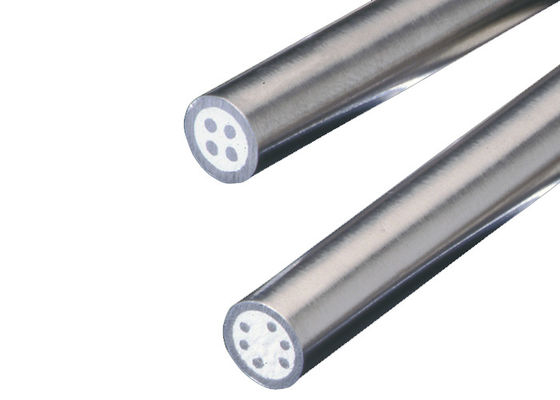

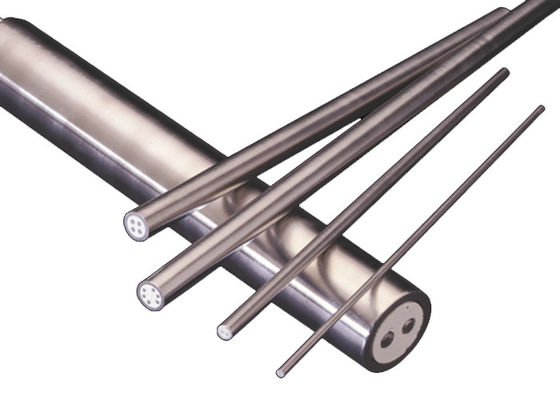

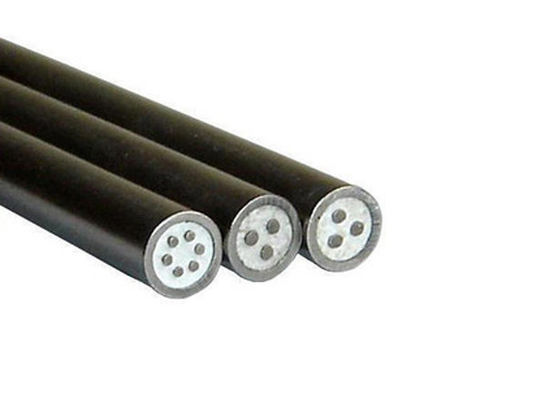

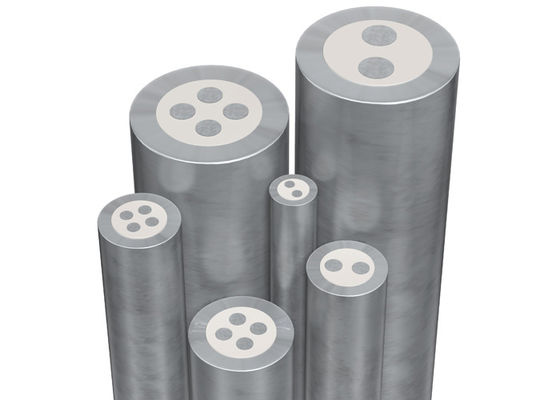

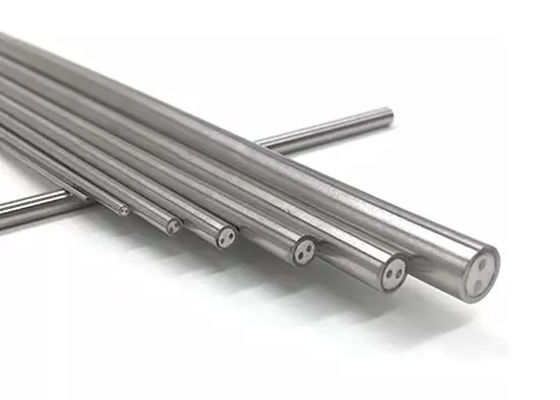

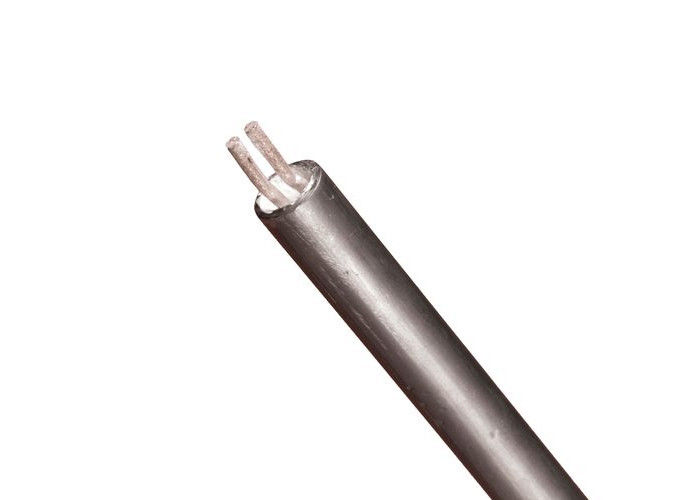

M.I. thermocouple kabel wordt gebruikt om thermocouple draden van elkaar en van de metalen omhulsel die hen omringt te isoleren.MI kabel heeft twee (of vier wanneer duplex) thermo koppel draden lopen door het midden van de buisDe buis wordt vervolgens gevuld met magnesium-oxidepoeder en samengeperst om ervoor te zorgen dat de draden goed geïsoleerd en gescheiden zijn.Mineraal geïsoleerde kabel helpt de thermocouple draad te beschermen tegen corrosie en elektrische storingenM.I.De kabel van de twee koppels.
Voordelen:
1, verbeteren de mechanische en fysische eigenschappen van de meetlijnen van thermocouples.
2, verminderen van de kosten van meetlijnen
Binnen een bepaald temperatuurbereik wordt een paar isolatie draden die in de toepasselijke thermocouple worden gebruikt en dezelfde eigenschappen hebben, compensatiedraden genoemd.Wanneer het correct is aangesloten op het toepasselijke thermopaar, zal het het referentiekantje van het thermocouple verlengen naar een plaats die weg is van warmte of met een constante temperatuur.
| Code | Draadcomponent van het thermopaar | |
| +Positief been | - Negatief been. | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Vervaardiging uit ijzer | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| B. | Platina-rodium-30% | Platina-rodium-6% |
| R | Platina Rhodium-13% | Platina |
| S | Platina-rodium-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 - 1/2 | (Britse normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanse industriële normen) C 1602 - C 1610 | (Vereniging van de Russische specificaties) 3044 |
Diameter: 0,5 tot 12,7 mm.
| Buiten omhulsel | Kerndraad Dia. ((mm) | Materiaal van de omhulsel | Lengte ((m) | |||||
| Onze Dia. | Wanddikte | K,N,E,J,T type | S,R,B-typen | K,N-typen | E, J, T-typen | Type S,R | B-type | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Naam van het product | code | type | materiaal van de omhulsel | Uit Dia. | Temperatuur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 tot 100 | |
| SS321 | 100 tot 200 | ||||
| SS316 | 100 tot 350 |
