Het Type T MI van SS316 12.7mm TP TN de Mineraal Geïsoleerde kabel van het Kabelthermokoppel

Het Type T MI van SS316 12.7mm TP TN de Mineraal Geïsoleerde kabel van het Kabelthermokoppel

Merknaam:	DLX
Modelnummer:	De kabel van het typet MI Thermokoppel
Moq:	50 meters
Betalingsvoorwaarden:	L/C, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100000 meters per maand

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Productnaam:

MI Thermokoppeldraad

Kleur:

Helder

Certificaat:

ISO9001

Rang:

TP/TN

Positief:

koper

Verbied:

Cu-Ni

Verpakking Details:

Spoelpakket met Kartondoos, Rolpakket met polybag

Levering vermogen:

100000 meters per maand

Markeren:

SS316 mineraal Geïsoleerde Kabel

12.7mm Mineraal Geïsoleerd In de schede gestoken Metaal

TP mineraal Geïsoleerde Kabel

Productomschrijving

Het Type T MI van SS316 12.7mm TP TN de Mineraal Geïsoleerde kabel van het Kabelthermokoppel 0

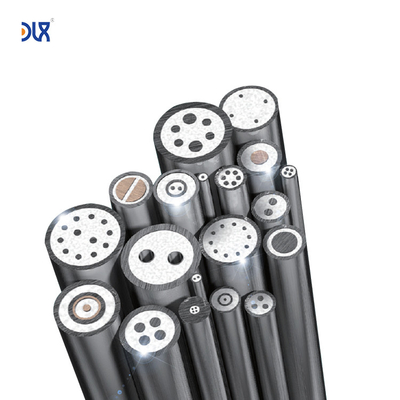

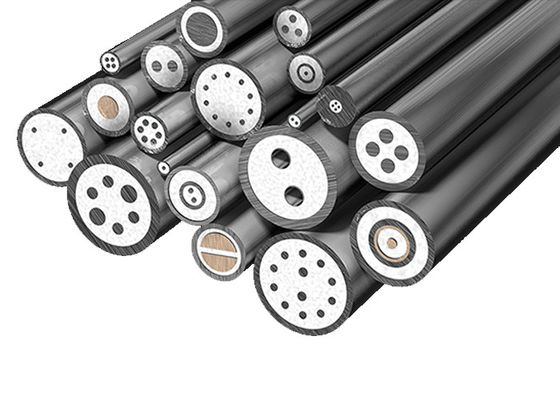

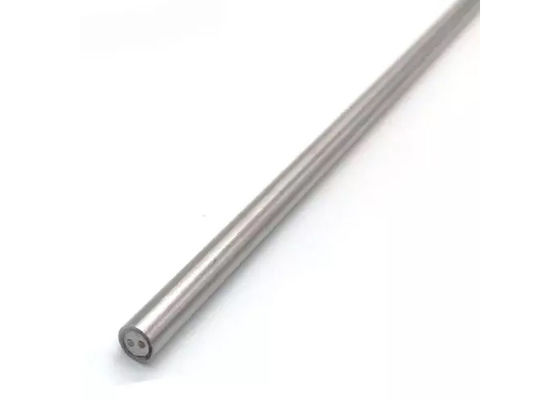

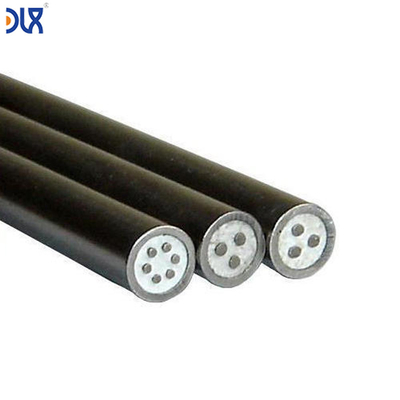

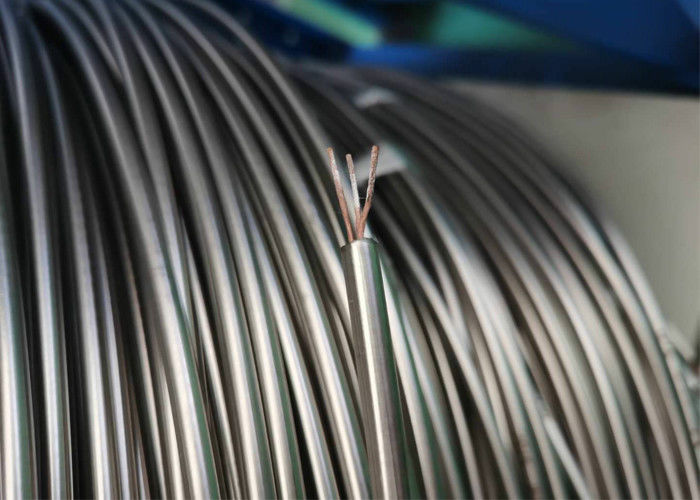

MI-thermokoppelKABEL

Model:KK,KE,KJ,KT,KN

Mineraal geïsoleerde thermokoppelkabel

Specificaties Model:KK,KE,KJ,KT,KN

Temperatuurbereik: 500-1300

MI-kabel: buitendiameter 0,25 - 8,00
Materiaal mantel: Inconel 600, SS316, SS304, SS321.
Minirollengte: per verzoek van de klant
Nauwkeurigheid: Klasse I, II
Draad: Simplex en duplex

Functie

Geleidermateriaal: NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantaan, Fe-Konstantaan, Cu-Konstantaan
Kernnummer: 2, 4 of 6 aders
Schedemateriaal: SS321(SS304), SS316, SS310, INCL600
Isolator: 99,6% MgO met hoge zuiverheid
Diameter (mm): van 0,5 mm tot 12,7 mm

Mineraal geïsoleerde thermokoppelkabel is geïsoleerd door Mgo.MgO geïsoleerde kabel is een goede keuze voor probr-fabricage bij hoge temperaturen en wordt veel toegepast in de industrie. Mineraal geïsoleerde thermokoppelkabel is bestand tegen hoge temperaturen, anti-corrosie, anti-oxidatie en snelle hittereactie.

Een mineraal geïsoleerde thermokoppelkabel bestaat uit twee geleiders (soms zelfs vier of zes) van ongelijksoortige metalen.Deze geleiders worden samengevoegd aan de kant waar de temperatuur gemeten moet worden (hotjunction).Wanneer ze goed zijn aangesloten, ontstaat er een spanning die kan worden afgelezen om de temperatuur te bepalen.

De verschillende metalen zijn geïsoleerd met hoogwaardig magnesiumoxide en bedekt met een corrosiebestendig omhulselmateriaal, zoals Inconel of roestvrij staal.Mineraal geïsoleerde thermokoppels kunnen stabiele temperatuurmetingen opleveren

en worden vaak gebruikt voor hoge temperaturen (tot 1250⁰C) in gevaarlijke omgevingen.

ThermokoppelDraad

Code	Dradencomponent van het thermokoppel
	+Positief been	-Negatief been
N	Ni-cr-si (NP)	Ni-si-magnesium (NN)
K	Ni-Cr (KP)	Ni-Al(Si) (KN)
E	Ni-Cr (EP)	Cu-Ni<constantaan> (EN)
J	Ijzer (JP)	Cu-Ni<constantaan> (JN)
T	Koper (TP)	Cu-Ni<constantaan> (TN)
B	Platina Rhodium-30%	Platina Rhodium-6%
R	Platina Rhodium-13%	Platina
S	Platina Rhodium-10%	Platina

Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing en Materialen) E 230	(Amerikaans Nationaal Standaard Instituut) MC 96.1	(Europese norm van de Internationale Elektrotechnische Commissie 584)-1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Britse normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Japanse industriële normen) C 1602 - C 1610	(Unificatie van de Russische specificaties) 3044

Grootte bereik

Diameter (mm): 0,5 tot 12,7 mm.

Parameter

Uit schede (mm)		Kerndraad Dia. (mm)		Schedemateriaal				Lengte (m)
Onze Dia.	Wanddikte	K,N,E,J,T-type	S-, R-, B-types	K,N-typen	E-, J-, T-typen	S,R-type	B-type	Lengte (m)
0,5	0,05-0,1	0,08-0,12	---	SS304 SS321 SS316 SS310 INCL600	SS304 SS321 SS316	INCL600 INCL800	INCL600 INCL800	500
1	0,1-0,2	0,15-0,2	---					300
1.5	0,15-0,25	0,23-0,3	---					200
1.6	0,16-0,26	0,26-0,36	---					200
2	0,25-0,35	0,4-0,5	0,25-0,3					180
3	0,38-0,48	0,5-0,6	0,30-0,4					80
3.2	0,48-0,58	0,58-0,68	0,30-0,4					75
4	0,52-0,62	0,6-0,7	0,35-0,4					70
4.8	0,73-0,83	0,75-0,85	0,4-0,45					40
5	0,78-0,88	0,80-0,90	0,4-0,45					40
6	0,98-1,08	0,90-1,1	0,45-0,5					30
6.4	1,05-1,15	1.02-1.12	0,45-0,5					30
8	1.30-1.44	1.30-1.40	0,45-0,5					20
12.7	1,75-1,90	1,92-2,05	---					10

Type- en schedetabel

Productnaam	code	type	materiaal van de schede	uit Dia. (mm)	Temperatuur
Ni Cr-Ni-Si	K.K	K	SS304	0,5-1,0	400
			SS321	1,5-3,2	600
			SS316	4,0-8,0	800
				0,5-1,0	500
			SS310	1,5-3,2	800
			INCL600	4,0-6,4	900
				8,0-12,7	1000
			NICOBEL	4,0-6,4	900
				8,0-12,7	1200
Ni Cr Si-Ni Si	NK	N	SS304	0,5-1,0	400
			SS321	1,5-3,2	600
			SS316	4,0-8,0	800
				0,5-1,0	500
			SS310	1,5-3,2	800
			INCL600	4,0-6,4	900
				8,0-12,7	1000
			NICRPBELL	4,0-6,4	900
				8,0-12,7	1200
Ni Cr-Constantaan	EK	E	SS304	0,5-1,0	400
			SS321	1,5-3,2	500
			SS316	4,0-8,0	800
Fe-Constantaan	JK	J	SS304	1,0	300
			SS321	1,5-3,2	500
			SS316	1,0-8,0	800
Cu-Constantaan	TK	T	SS304		-200-100
			SS321		100-200
			SS316		100-350
