Productdetails
Plaats van herkomst: China
Merknaam: DLX
Modelnummer: De kabel van het typen MI Thermokoppel
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50 meters
Verpakking Details: Spoelpakket met Kartondoos, Rolpakket met polybag
Levertijd: 5-21 dagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 30000 meters per maand
Productnaam: |
MI Thermokoppeldraad |
Kleur: |
brigth |
Certificaat: |
ISO9001 |
Rang: |
NP/NN |
Positief: |
Ni-Cr-Si |
Verbied: |
Ni-Si-magnesium |
Productnaam: |
MI Thermokoppeldraad |
Kleur: |
brigth |
Certificaat: |
ISO9001 |
Rang: |
NP/NN |
Positief: |
Ni-Cr-Si |
Verbied: |
Ni-Si-magnesium |

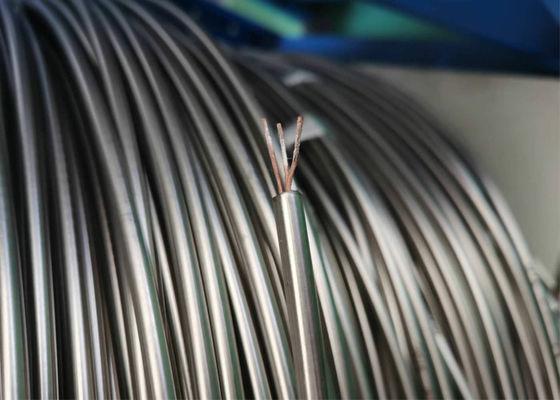

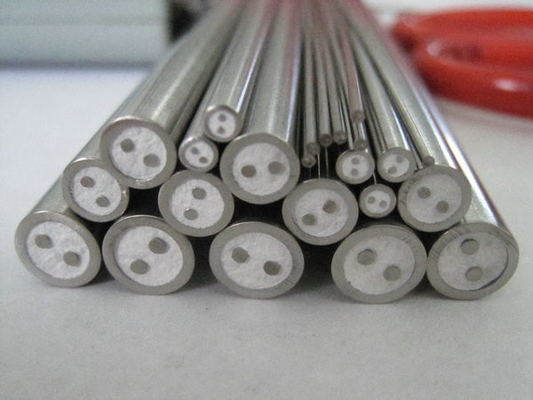

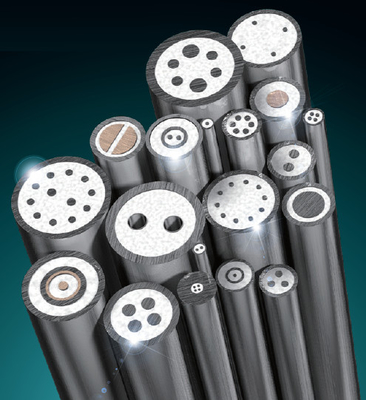

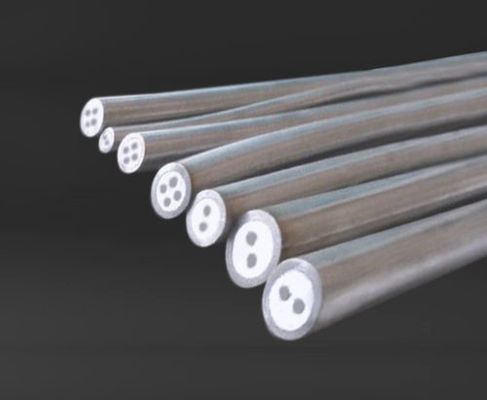

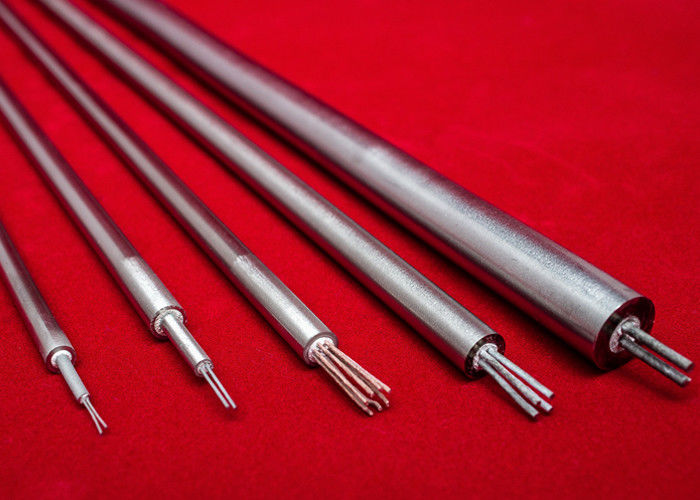

De minerale Geïsoleerde Thermokoppelkabel is inslulated door Mgo.MgO Insulated Kabel is een goede keus voor probrvervaardiging op hoge temperatuur, widly wordt toegepast in de industrie. De minerale geïsoleerde Thermokoppelkabel is anticorrosieve weerstand op hoge temperatuur, antioxidatie, snelle hittereactie.
Een minerale geïsoleerde thermokoppelkabel bestaat uit twee leiders (soms zelfs vier of zes) van ongelijke metalen. Deze leiders worden aangesloten bij aan de kant waaraan de temperatuur zou moeten worden gemeten (hete verbinding). Wanneer behoorlijk bij aangesloten, wordt een voltage veroorzaakt dat kan worden gelezen om temperatuur te bepalen.
De ongelijke metalen zijn geïsoleerd en behandeld met hoogte - kwaliteitsmagnesiumoxide met een corrosiebestendig schedemateriaal, zoals Inconel of Roestvrij staal. De minerale geïsoleerde thermokoppels kunnen de stabiele lezingen van de temperatuurmeting verstrekken
en vaak worden gebruikt voor hoge temperaturen (tot 1250 ⁰ C) in gevaarlijke milieu's.
| Code | Dradencomponent van het thermokoppel | |
| +Positive been | - Negatief been | |
| N | Ni-Cr-Si (NP) | Ni-Si-magnesium (NN) |
| K | Ni-Cr (KP) | Nial (Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ijzer (JP) | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| B | Platina Rhodium30% | Platina Rhodium6% |
| R | Platina Rhodium13% | Platina |
| S | Platina Rhodium10% | Platina |
| ASTM | ANSI | CEI | DIN | BS | N-F | JIS | GOST |
| (De Amerikaanse Maatschappij voor het Testen en Materialen) euro 230 | (Amerikaans Nationaal Standaardinstituut) MC 96,1 | (Europese Norm door de Internationale Elektrotechnische Commissie 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Britse Normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanse Industriële Normen) C 1602 - C 1610 | (Eenmaking van de Russische Specificaties) 3044 |
Dia (mm): 0,5 tot 12,7 mm.
| Uit Schede (mm) | Kerndraad Dia. (mm) | Schedemateriaal | Lengte (m) | |||||
| Onze Dia. | WallThickness | K, N, E, J, T-TYPE | S, R, B | K, n-types | E, J, T-TYPES | S, r-type | B | |
| 0,5 | 0.05-0.1 | 0.08-0.12 | - |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | - | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | - | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | - | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | - | 10 | ||||
| Productnaam | code | type | schedemateriaal | uit Dia. (mm) | Temperatuur |
| Ni-Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni-Si van Si-Ni van Cr | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
