| Merknaam: | DLX |
| Modelnummer: | De Draad van het typek MI Thermokoppel |
| MOQ: | 50 meter |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 300000 meters per maand |

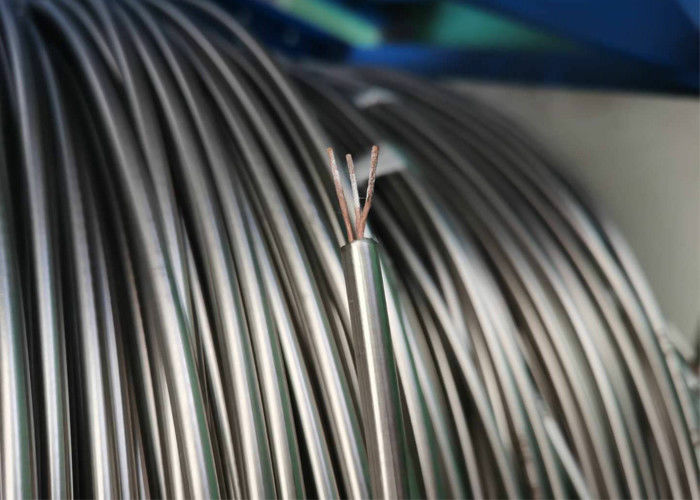

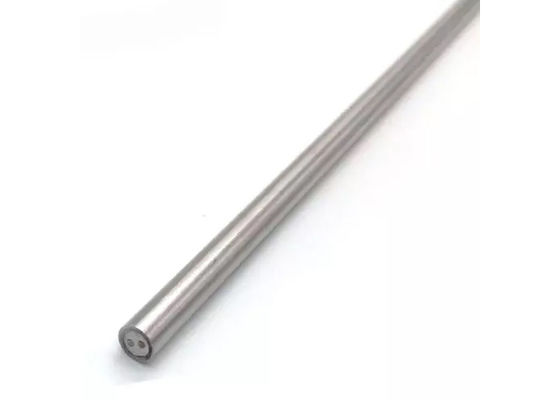

Mineraal geïsoleerde thermocouple kabel is geïsoleerd door Mgo.MgO-geïsoleerde kabel is een goede keuze voor de fabricage van hoogtemperatuurproblemen, wordt veel gebruikt in de industrie.anti-oxidatieEen snelle hitte reactie.

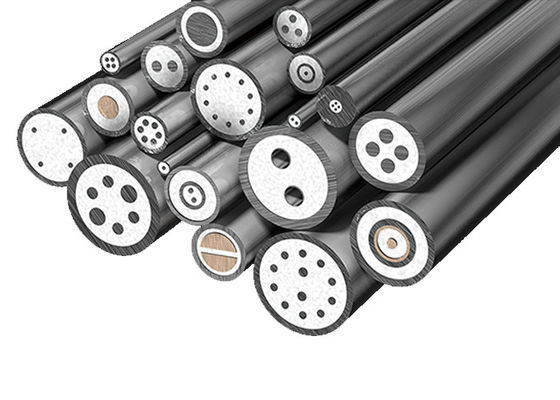

Een mineraal geïsoleerde thermocouple-kabel bestaat uit twee geleiders (soms zelfs vier of zes) van verschillende metalen.Deze geleiders worden aan de kant verbonden waarop de temperatuur moet worden gemeten (warm aansluiting)Wanneer het goed is verbonden, ontstaat een spanning die kan worden afgelezen om de temperatuur te bepalen.
De uiteenlopende metalen zijn geïsoleerd met hoogwaardige magnesiumoxide en bedekt met een corrosiebestendig omhulsel zoals Inconel of roestvrij staal.Mineraal geïsoleerde thermoparen kunnen stabiele temperatuurmetingen leveren
en worden vaak gebruikt voor hoge temperaturen (tot 12500°C) in gevaarlijke omgevingen.
| Code | Draadcomponent van het thermopaar | |
| +Positief been | - Negatief been. | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Vervaardiging uit ijzer | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| B. | Platina-rodium-30% | Platina-rodium-6% |
| R | Platina Rhodium-13% | Platina |
| S | Platina-rodium-10% | Platina |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese norm van de Internationale Elektrotechnische Commissie 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 - 1/2 | (Britse normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanse industriële normen) C 1602 - C 1610 | (Vereniging van de Russische specificaties) 3044 |
Diameter: 0,5 tot 12,7 mm.
| Buiten omhulsel | Kerndraad Dia. ((mm) | Materiaal van de omhulsel | Lengte ((m) | |||||
| Onze Dia. | Wanddikte | K,N,E,J,T type | S,R,B-typen | K,N-typen | E, J, T-typen | Type S,R | B-type | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Naam van het product | code | type | materiaal van de omhulsel | Uit Dia. | Temperatuur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 tot 100 | |
| SS321 | 100 tot 200 | ||||
| SS316 | 100 tot 350 |
