Ultra-zuiver type S thermokoppeldraad PtRh10-Pt 0,3 mm voor industriële ovens

Hoogzuiver Type S (PtRh10-Pt) thermokoppeldraad met een precisie diameter van 0,3 mm, ontworpen voor continue temperatuurmeting in oxiderende en inerte atmosferen tot 1600°C (kortstondig tot 1700°C). Vervaardigd door middel van vacuüm inductie smelten en micro-die precisie trekken om ultra-lage thermo-elektrische drift, uniforme korrelstructuur en een lange operationele levensduur in industriële verwarmings- en thermische processystemen te garanderen.

Thermokoppelsystemen die opereren in ultra-hoge temperatuurdomeinen vereisen edelmetaalgeleiders die in staat zijn om microvolt-niveau signaalintegriteit te behouden onder zware thermische stress. Onze Type S thermokoppeldraad combineert hoogzuiver platina (negatieve poot) met een 90% platina / 10% rhodium legering (positieve poot), vervaardigd onder strenge metallurgische controles om superieure nauwkeurigheid en mechanische duurzaamheid te bieden over thermische cycli.

Met een nominale draaddiameter van 0,3 mm biedt dit product een optimaal evenwicht tussen snelle thermische respons en verlengde levensduur in omgevingen met hoge temperaturen. Elke batch ondergaat meerfasige continue gloeien in gecontroleerde atmosferen om interne spanning te elimineren, uniforme kristaloriëntatie te garanderen en voortijdige brosheid veroorzaakt door korrelgrenzenoxidatie te voorkomen.

Door gebruik te maken van 99,99% hoogzuivere master ingots en ultra-schone vacuüm smelten, voorkomt de 0,3 mm Type S thermokoppeldraad sporen van metaalcontaminatie, wat zorgt voor een consistente EMF-output en minimale kalibratieshift over duizenden operationele uren.

De inherente edelmetaalchemie van platina en rhodium biedt uitzonderlijke chemische inertheid. Het is bestand tegen snelle oppervlakteoxidatie, schilfering en dampdegradatie in oxiderende en inerte ovenomgevingen bij temperaturen boven 1500°C.

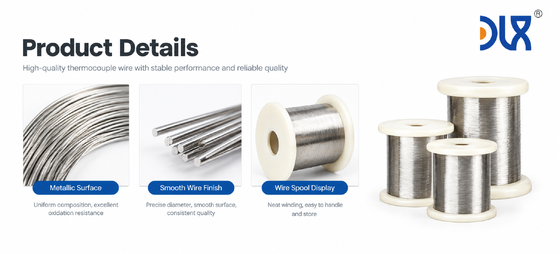

Getrokken door gespecialiseerde diamantmatrijzen, bereikt de draad nauwe dimensionale toleranties (±0,003 mm) met een gladde, defectvrije oppervlakteafwerking die hete plekken vermindert en probleemloze montage van keramische isolatoren vergemakkelijkt.

Gecontroleerd thermisch gloeien levert fijne, uniforme korrelmorfologie op, wat zorgt voor uitstekende buigzaamheid voor complexe sondeassemblages, terwijl korrelvergroting en thermische doorzakking bij verhoogde bedrijfstemperaturen wordt voorkomen.

• Industriële Kilns en Sinterovens: Kritische temperatuurregeling in geavanceerde keramiek, structurele vuurvaste bakprocessen en poedermetallurgie sinterprocessen.
• Glasproductie en Smeltovens: Hoge-nauwkeurigheid thermische profilering in glasvoorverwarmers, feederkommen en continue smeltkamers die weerstand tegen vervluchtiging vereisen.
• Halfgeleider- en Fotovoltaïsche Verwerking: Nauwkeurige thermische profilering in waferdiffusieovens, MOCVD-reactoren en kristalgroeiapparaten waar nul basismetaalcontaminatie vereist is.
• Laboratoriummetrologie en Primaire Kalibratie: Gebruikt als secundaire en werkende referentiestandaarden voor het kalibreren van basismetaal thermokoppels, optische pyrometers en thermische analysers.
• Luchtvaart- en Metallurgische Warmtebehandeling: Betrouwbare procesbewaking in vacuümsolderen, hete isostatische persing (HIP) en validatie van thermische cycli van superlegeringen.

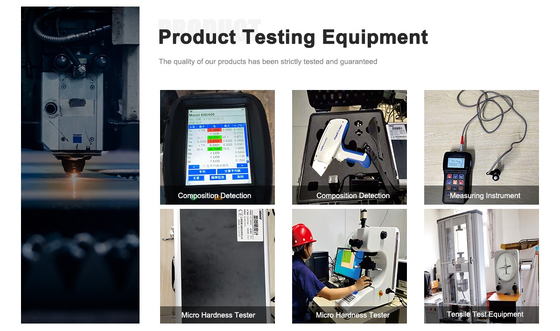

DLX specialiseert zich in de ontwikkeling en precisieverwerking van hoogwaardige edelmetaal- en speciale legeringsmaterialen. Uitgerust met vacuüm inductie smeltfaciliteiten, precisie treklijnen en uitgebreide thermo-EMF testlaboratoria, zorgen we ervoor dat elke batch Type S thermokoppeldraad voldoet aan strenge kwaliteitsnormen.

• Traceerbare Zuiverheidscontrole: Volledige spectroscopische verificatie van grondstoffen garandeert een platina zuiverheid van 99,99% en een exacte 10% rhodiumbalans zonder schadelijke sporen-elementen.
• Volledig Bereik Thermo-EMF Testen: Elke spoel ondergaat meerpunts kalibratieverificatie tegen gecertificeerde referentiestandaarden om de lineariteit van temperatuur-naar-spanning te garanderen.
• Aangepaste Technische Ondersteuning: Verkrijgbaar in gematchte thermokoppelpairs, voorgesneden lengtes, duplex configuraties of aangepaste spoelafmetingen volgens specifieke OEM- en sensorproductievereisten.

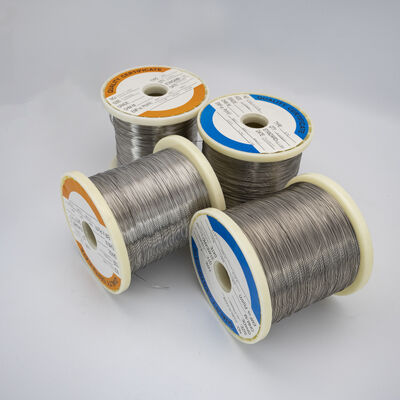

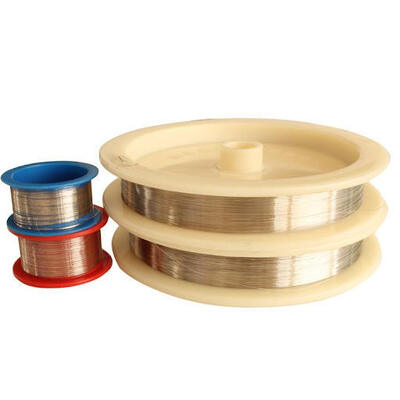

• Export-Grade Beschermende Verpakking: Geleverd op hoogwaardige precisiespoelen, verzegeld in vochtbestendige, schokabsorberende cleanroomverpakking om mechanische vervorming tijdens transport te voorkomen.

Type S draad presteert het best in oxiderende, inerte en hoogvacuüm atmosferen. Het mag niet worden blootgesteld aan reducerende atmosferen (zoals waterstof of koolmonoxide) of metaaldampen (zoals zink, arseen of zwavel) zonder ondoordringbare keramische beschermbuizen (bijv. hoogzuiver gerecrystalliseerde alumina), aangezien deze elementen platina brosheid veroorzaken.

Een diameter van 0,3 mm biedt een ideaal compromis voor ovensensoren met hoge temperaturen: het biedt voldoende mechanische sterkte en levensduur tegen thermische sublimatie in vergelijking met fijne 0,2 mm/0,25 mm draden, terwijl de kosten van edelmetaal aanzienlijk worden verminderd in vergelijking met 0,4 mm of 0,5 mm draden.

Hoogzuivere (minimaal 99,5% Al₂O₃) gerecrystalliseerde alumina dubbel- of viergat isolatoren moeten worden gebruikt. Keramische isolatoren van lagere kwaliteit die silica of ijzeroxiden bevatten, zullen de platina draad bij temperaturen boven 1100°C verontreinigen en ernstige signaaldrift veroorzaken.

Ja. We leveren individuele positieve/negatieve spoelen, evenals precisie-gematchte paren, gekalibreerd om een exacte Klasse 1 of standaard tolerantie thermo-EMF output te garanderen over de beoogde temperatuurcurve.
