Ultra-fijn type E thermokoppeldraad 0,2 mm voor precisie cryogene meting

Ontworpen voor missiekritische thermische monitoring, biedt onze 0,2 mm Hoge Gevoeligheid Type E Thermokoppeldraad de hoogste thermo-elektrische EMF-output onder standaard basismetaal thermokoppel legeringen. Vervaardigd uit gebalanceerde Chromel (nikkel-chroom positieve poot) en Constantan (koper-nikkel negatieve poot) legeringen, zorgt deze fijne draad voor uitzonderlijke signaalresolutie, snelle thermische respons en langdurige signaalstabiliteit over temperatuurbereiken van -200°C tot +900°C.

De 0,2 mm Hoge Gevoeligheid Type E Thermokoppeldraad is specifiek ontwikkeld voor ingenieurs en sensorfabrikanten die maximale EMF-output per graad Celsius vereisen (ongeveer 68 µV/°C bij 0°C). Deze ultravijne diameter zorgt voor minimale warmteafvoer en snelle responstijden, waardoor het ideaal is voor micro-sensorassemblages, cryogene onderzoek, laboratoriuminstrumentatie en lucht- en ruimtevaart thermische profilering.

Geproduceerd door middel van vacuüminductie smelten, precisie multi-pass koud trekken en continue heldere gloeien, vertonen onze Type E legeringsparen uniforme metallurgische consistentie, nauwe diametertoleranties en schone oppervlakteafwerkingen zonder oppervlakteoxidatie of micro-scheurvorming.

• Hoogste Thermo-elektrische Gevoeligheid (~68 µV/°C)
  Genereert maximale EMF-output onder standaard basismetaal thermokoppels, waardoor sub-graad resolutie en een superieure signaal-ruisverhouding mogelijk is in precisie-sensortransmitters.

• Cryogene tot Hoge Temperatuur Stabiliteit (-200°C tot +900°C)
  Levert uitstekende lineariteit en chemische stabiliteit in cryogene systemen tot -200°C, met robuuste oxidatieweerstand tot +900°C.

• Ultrafijne 0,20 mm Gauge voor Directe Thermische Respons
  Laag thermisch massa profiel zorgt voor ultrasnelle responstijden voor micro-sondes, halfgeleiderprofilering en compacte sensorassemblages.

• Precisie Diameter Tolerantie & EMF Homogeniteit
  Diamant-matrijs koud trekken garandeert nauwe concentriciteit (±0,004 mm) en uniforme thermo-elektrische consistentie om thermische drift te voorkomen.

• Niet-magnetisch Legeringspaar voor Lage Ruis Signaalintegriteit
  Zowel Chromel (EP) als Constantan (EN) poten zijn niet-magnetisch, waardoor EMI-ruis wordt geëlimineerd in industriële besturings- en medische omgevingen met hoge dichtheid.

• Monitoring van vloeibare stikstof/helium opslagtemperaturen
• Testen van supergeleidende systemen en cryo-vriezers voor biologische monsters
• Hoge-nauwkeurigheid laboratorium calorimetersensoren

• Thermische sensoren voor vluchttests en probes voor grensvlaktemperatuur
• Cabine klimaatregelingssystemen (ECS)
• Thermische vacuümkamer profilering van satellietcomponenten

• Tools voor thermische profilering van wafer chucks
• Precisie component burn-in en omgevingskamers
• Ultrasnelle micro-sondes voor elektronische productielijnen

• Sensoren voor temperatuurvalidatie van autoclaven en sterilisatie
• Probes voor farmaceutische lyofilisatie (vriesdrogen) platen
• Micro-fluïdische diagnostische temperatuur feedbacklussen

Als een toonaangevende Chinese fabrikant van precisie weerstands-, verwarmings- en thermokoppellegeringen, exploiteert DLX een geavanceerde productiefaciliteit met een uitgebreide keten voor smelten, warmwalsen, koud trekken en continue heldere gloeien.

• Massale Productieschaal: Ondersteund door een geïntegreerde faciliteit met een maandelijkse capaciteit van meer dan 1.200 metrische ton, wat zorgt voor snelle doorlooptijden en stabiele batch-na-batch continuïteit.
• Volledige Traceerbaarheids Kwaliteitscontrole: Elke productiespoel is traceerbaar naar zijn oorspronkelijke VIM (Vacuüm Inductie Smelten) smelt, vergezeld van 100% continue vonktesten, laser micrometer diameter monitoring en thermo-elektrische EMF-kalibratierapporten.
• Op Maat Gemaakte Technische Oplossingen: Biedt aangepaste spoelmaten (DIN spoelen, rollen), aangepaste isolatiecoatings (PTFE, Kapton, Glasvezel) en gepaarde duplex draadconfiguraties, rechtstreeks ontworpen volgens de technische specificaties van de klant.

Type E draad biedt bijna 50% hogere EMF-output dan Type K en significant hogere output dan Type J, waardoor het de voorkeurskeuze is voor toepassingen die extreme gevoeligheid, sub-graad resolutie en betrouwbaarheid bij lage temperaturen/cryogene omstandigheden vereisen. Bovendien is Type E niet-magnetisch, waardoor magnetische veldinterferentie, gebruikelijk bij Type J (ijzeren poot) of Type K (Alumel poot), wordt geëlimineerd.

Type E draad blinkt uit in oxiderende en inerte atmosferen. Voor vacuüm- of reducerende omgevingen wordt beschermende omhulling of keramische isolatie aanbevolen boven 500°C om selectieve oxidatie van de negatieve pootlegering te voorkomen.

Elke master spoel wordt gekalibreerd over meerpunts temperatuurreferentiebaden en buisovens tegen primaire laboratoriumstandaarden. Kalibratietestcertificaten met afwijkingscurves en exacte EMF-output (in millivolt) worden bij elke industriële zending geleverd.

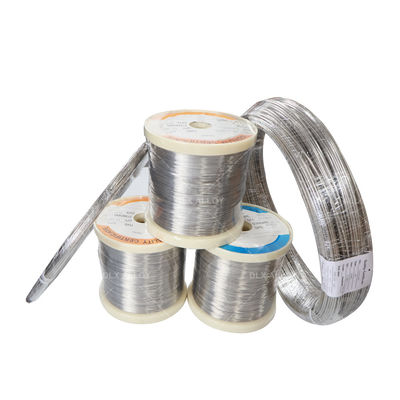

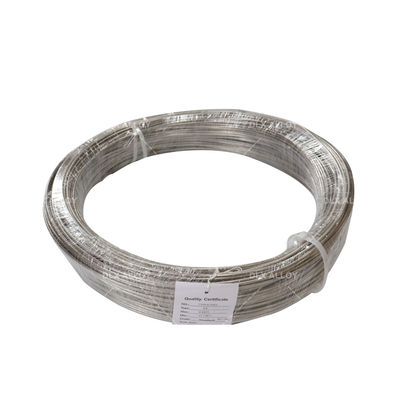

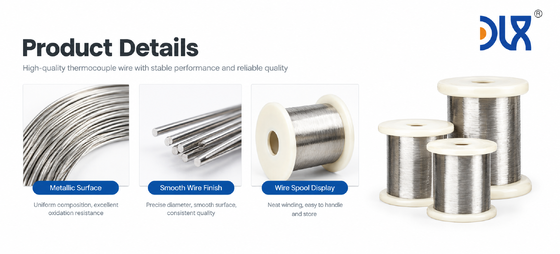

Om haken, rekken of krassen op het oppervlak te voorkomen, wordt 0,2 mm draad op precisie-niveau gewikkeld op gebalanceerde plastic spoelen (zoals DIN100 of DIN125), verzegeld in vochtbestendige vacuümverpakking en versterkt in export-kwaliteit kartonnen dozen of houten kisten.
