Hoogtemperatuurkabel Thermocouple Compensatie draad Type T Thermocouple Uitbreidingsdraad

Hoogtemperatuurkabel Thermocouple Compensatie draad Type T Thermocouple Uitbreidingsdraad

• Verlenging van het thermocoupleDraad

T-type thermokoppelcompensatiedraad is een speciale draad die wordt gebruikt om thermoparen van het T-type aan te sluiten met temperatuurmetingsinstrumenten.Het wordt hoofdzakelijk gebruikt om het koude uiteinde van de thermocouple uit te breiden om de meetfout veroorzaakt door de verandering van de koude eindtemperatuur te compenserenHet heeft een uitstekende thermo-elektrische prestaties en stabiliteit.en kunnen dezelfde thermo-elektrische elektromotorische krachtkenmerken behouden als thermoparen van het T-type binnen een bepaald temperatuurbereik (zoals -60 °C tot 260 °C).
T-type compensatie draad is meestal gemaakt van koper-koper-nikkel legering materiaal, en er zijn veel opties voor isolatielaag en omhulsel materialen, zoals polyvinylchloride (PV),polyperfluorethyleenpropyleen (FEP) en oplosbaar polytetrafluorethyleen (PFA) om aan de vereisten voor gebruik in verschillende omgevingen te voldoenDe meest voorkomende modellen zijn onder andere TX-G (algemeen gebruik), TX-H (algemeen gebruik), TX-GS (precieze algemene toepassing) en TX-HS (precieze warmtebestendige toepassing).
Deze compensatie draad wordt veel gebruikt in de geautomatiseerde temperatuurmeting systeem van aardolie, chemische, metallurgische, elektrische energie en andere industrieën,die de nauwkeurigheid van de temperatuurmeting effectief kan verbeteren en de stabiliteit en betrouwbaarheid van het meetsysteem kan waarborgen.

• Thermocouple WIre

• Normen

Gedetailleerde parameter van de thermoappeldraad

Werktemperatuurbereik

• Type T-nauwkeurigheid

Koper-koper-nikkel thermocouple (T-type thermocouple), ook bekend als koper-constante thermocouple, is een optimale goedkope metalen thermocouple voor het meten van lage temperaturen.De positieve elektrode (TP) is puur koper, en de negatieve elektrode (TN) is een koper-nikkellegering, vaak constantan genoemd.Hoewel ze allebei constantan worden genoemd.
Het meettemperatuurbereik van koper-koper-nikkel thermocouple is -200~350°C.

• Kenmerken

  ---

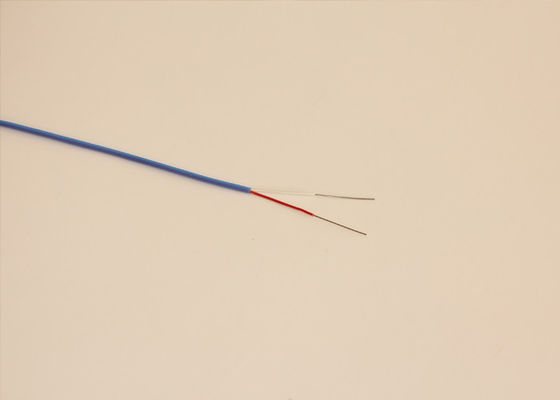

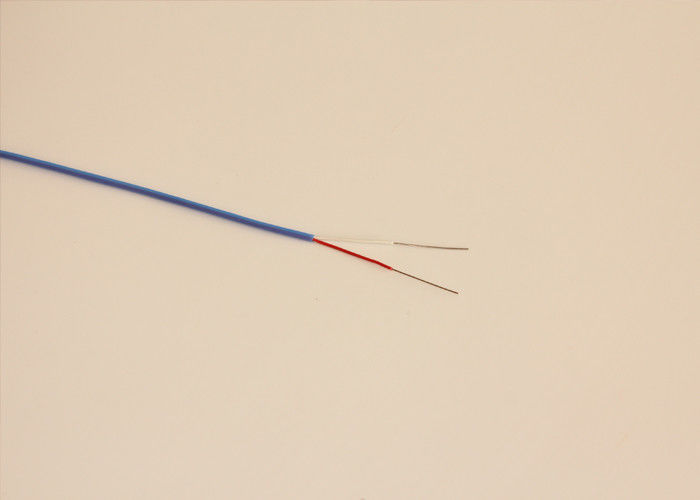

Materiaal en structuur: T-compensatiedraden zijn meestal gemaakt van koper (positieve elektrode) en koper-nikkellegering (negatieve elektrode),en de isolatielaag is rood (positieve elektrode) en wit (negatieve elektrode).
Temperatuurbereik: het werktemperatuurbereik van de compensatiedraden bedraagt -40 °C tot 70 °C of 105 °C voor gewone draden en -65 °C tot 200 °C of 260 °C voor warmtebestendige draden.
nauwkeurigheidsniveau: het is onderverdeeld in gewone kwaliteit en precisie kwaliteit, en de precisie kwaliteit heeft een hogere meetnauwkeurigheid.
Anti-interferentie vermogen: Sommige compensatie draden nemen afscherming ontwerp, die effectief elektromagnetische interferentie kan verminderen.

• V&A

V1: Wat is de functie van T-type thermocouple compensatie draad?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
V2: Wat is het materiaal van T-type compensatiedraden?
A2: Het positieve elektrode materiaal van T-type compensatiedraden is koper en het negatieve elektrode materiaal is koper-nikkel legering.
V3: Wat is het temperatuurbereik van T-type compensatiedraden?
A3: Het werktemperatuurbereik van T-compensatiedraden is:
Gewone kwaliteit: -40°C tot 70°C of -40°C tot 105°C;
Warmtebestendige kwaliteit: -65°C tot 200°C of -65°C tot 260°C.
