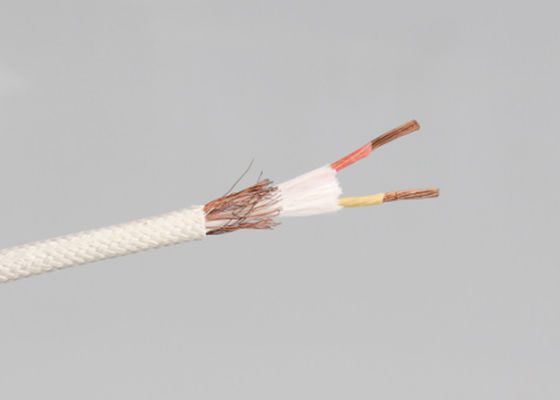

Type J Thermokoppel Compensatiedraad 2 Geleiders Thermokoppel Kabel Draad
J-type thermokoppel compensatiedraad is een speciale draad die wordt gebruikt om de J-type thermokoppel meetlus uit te breiden en de temperatuurverandering aan het koude uiteinde te compenseren. Het is gemaakt van materialen zoals ijzer-koper-nikkel legering, heeft goede thermo-elektrische prestaties en stabiliteit, en kan dezelfde thermo-elektrische elektromotorische kracht kenmerken behouden als de J-type thermokoppel binnen een bepaald temperatuurbereik (meestal -25°C tot 70°C of hoger, afhankelijk van het isolatiemateriaal).
Afhankelijk van de isolatie- en mantelmaterialen zijn J-type compensatiedraden verkrijgbaar in verschillende modellen, zoals polyvinylchloride geïsoleerde polyvinylchloride mantel (JX-GA-VV), fluorplastic geïsoleerde mantel (JX-HA-FF), vernet polyethyleen geïsoleerde polyvinylchloride mantel (JX-GA-YJV), enz. Bovendien zijn er ook afgeschermde en vlamvertragende draden beschikbaar om te voldoen aan de anti-interferentie- en brandpreventie-eisen in verschillende omgevingen.
J-type compensatiedraden worden veel gebruikt in industriële temperatuurmeetgebieden, zoals elektriciteit, metallurgie, chemische industrie, enz., wat de nauwkeurigheid en betrouwbaarheid van het temperatuurmeetsysteem effectief kan verbeteren. Bij gebruik, let op de matching met de J-type thermokoppel en zorg ervoor dat de positieve en negatieve polen van de draad correct zijn aangesloten.
| Code | Draden component van de thermokoppel | |
| +Positieve poot | -Negatieve poot | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | IJzer (JP) | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese Norm van de International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificatie van de Russische Specificaties) 3044 |
Werkende temperatuurbereik
| Diameter/mm | Lange tijd Werkende temperatuur /ºC | Korte periode Werkende temperatuur /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
De ijzer-koper-nikkel thermokoppel (J-type thermokoppel) wordt ook wel de ijzer-constantan thermokoppel genoemd. De positieve elektrode (JP) heeft een nominale chemische samenstelling van puur ijzer, en de negatieve elektrode (JN) is een koper-nikkel legering, vaak vaag constantan genoemd. De nominale chemische samenstelling is 55% koper en 45% nikkel, evenals een kleine maar zeer belangrijke hoeveelheid kobalt, ijzer, mangaan en andere elementen. Hoewel het constantan wordt genoemd, is het anders dan de constantan van nikkel-chroom-constantan en koper-constantan, dus het kan niet worden vervangen door EN of TN.
De ijzer-constantan thermokoppel bestrijkt een meettemperatuurbereik van -210~1200°C, maar het veelgebruikte temperatuurbereik is 0-750°C.
