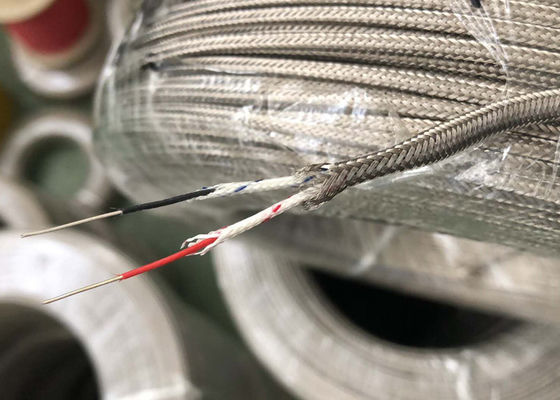

2x0,5 mm 2x0,6 mm 2x0,8 mm Type E Thermocouple Extension Wire Metal Shield Glasvezel / PFA Geïsoleerd

2x0,5mm 2x0,6mm 2x0,8mm Type E Thermokoppel Uitbreidingsdraad Metalen Afscherming Glasvezel/PFA Geïsoleerde Thermokoppel Draad

• Thermokoppel Uitbreiding Draad

E-type thermokoppel compensatiedraad is een hoogwaardige verbindingskabel ontworpen voor E-type thermokoppels. Het wordt voornamelijk gebruikt om de meetlus van de thermokoppel uit te breiden en de fout te compenseren die wordt veroorzaakt door de verandering van de koud-eindtemperatuur. Het heeft uitstekende thermo-elektrische eigenschappen, hoge temperatuurbestendigheid, corrosiebestendigheid en goede isolatie. Het gebruikt meestal een fluoroplastische isolatielaag om de stabiliteit en nauwkeurigheid van signaaloverdracht te garanderen. Het wordt veel gebruikt in industriële gebieden zoals de petroleum-, chemische, metallurgische en elektriciteitsindustrie, en kan de nauwkeurigheid en betrouwbaarheid van het temperatuurmeetsysteem effectief verbeteren. Let bij gebruik op modelafstemming, correcte aansluiting en vermijd omgevingsinterferentie om de nauwkeurigheid van de meting te garanderen.

Nikkel-chroom-koper-nikkel thermokoppel (E-type thermokoppel), ook bekend als nikkel-chroom-constantaan thermokoppel, is ook een goedkoop metaal thermokoppel. De positieve elektrode (EP) is nikkel-chroom 10 legering, met dezelfde chemische samenstelling als KP, en de negatieve elektrode (EN) is koper-nikkel legering, met een nominale chemische samenstelling van 55% koper, 45% nikkel, en een kleine hoeveelheid kobalt, mangaan, ijzer, enz. De bedrijfstemperatuur van dit thermokoppel is -200~900°C.

• Thermokoppel Wire

• ​Normen

Gedetailleerde parameter van thermokoppel draad

Werkbereik temperatuur

• Kenmerken

1. Hoge gevoeligheid: E-type thermokoppels hebben een hoge thermo-elektrische potentieel output, dus hun compensatiedraden kunnen nauwkeurigere metingen leveren.
2. Hoge temperatuur- en corrosiebestendigheid: De compensatiedraden zijn meestal gemaakt van hoog temperatuur- en corrosiebestendige isolatiematerialen, geschikt voor complexe industriële omgevingen.
3. Sterk anti-interferentie vermogen: Sommige compensatiedraden zijn afgeschermd, wat elektromagnetische interferentie effectief kan verminderen.
4. Gebruikstemperatuurbereik: over het algemeen -25°C tot 200°C, geschikt voor een verscheidenheid aan omgevingen.

• Voorzorgsmaatregelen bij gebruik

1. Modelafstemming: E-type thermokoppels moeten E-type compensatiedraden gebruiken en kunnen niet worden gemengd met andere typen.
2. Correcte polariteitsaansluiting: De positieve en negatieve polen van de compensatiedraad moeten correct worden aangesloten op de positieve en negatieve polen van de thermokoppel en het meetinstrument.
3. Omgevingsaanpassingsvermogen: Selecteer het geschikte isolatieschede materiaal volgens de gebruiksomgeving, zoals polytetrafluorethyleen voor hoge temperatuuromgevingen.
4. Regelmatige inspectie en onderhoud: De compensatiedraad kan na langdurig gebruik verouderen, en regelmatige inspectie is vereist om de meetnauwkeurigheid te waarborgen.
