| Merknaam: | DLX |
| Modelnummer: | De uitbreidingsdraad van het typek Thermokoppel |
| MOQ: | 5 |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 300 ton per maand |

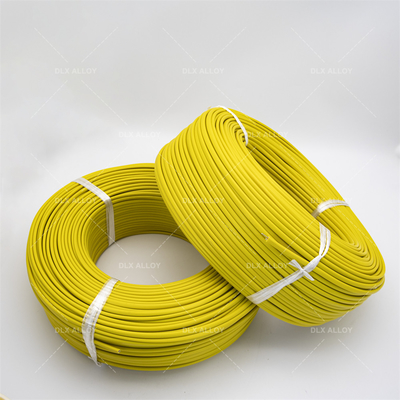

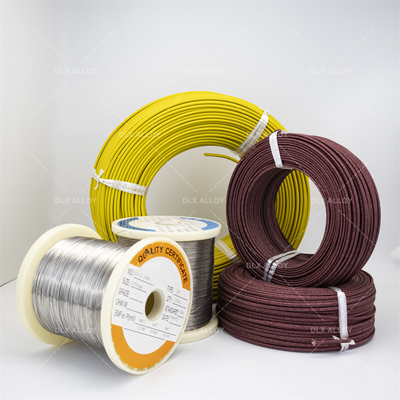

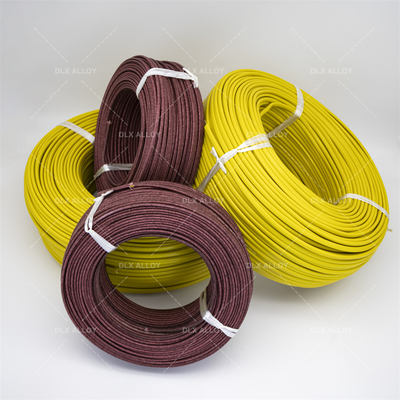

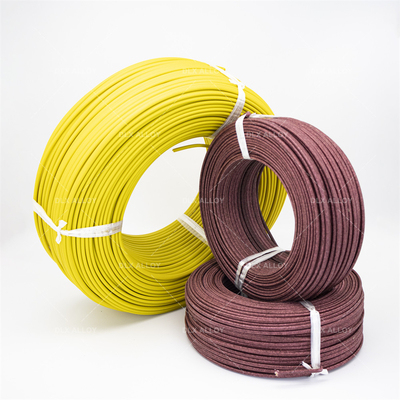

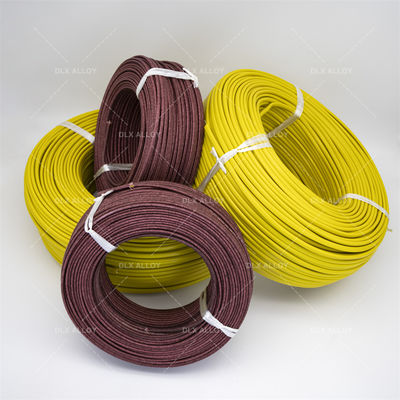

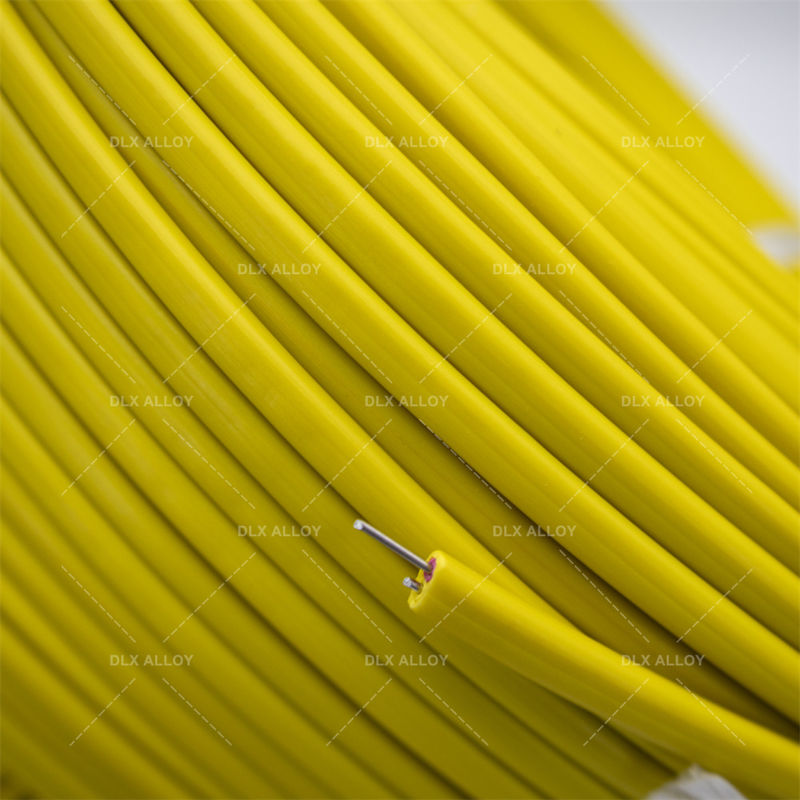

Type K / J / E / N / T / R / S / B Thermokoppelkabel met PVC-mantel voor -20~100°C Temperatuurbereik
Principe van temperatuurmeting met thermokoppels
De functie van compensatiedraden voor thermokoppels is om de thermo-elektrische elektrode uit te breiden, dat wil zeggen, het koude uiteinde van de thermokoppels te verplaatsen en deze aan te sluiten op het weergave-instrument om een temperatuurmeetsysteem te vormen. Het product wordt voornamelijk gebruikt in diverse temperatuurmeetapparaten en is wijdverbreid toegepast in afdelingen zoals aardolie, chemie, metallurgie en energie.
Over het algemeen kunnen thermokoppels tientallen meters verwijderd zijn van de thermometer, en de temperatuur aan het koude uiteinde (uitlaat) van de thermokoppels is anders dan de omgevingstemperatuur van de thermometer (zelfs tot tientallen graden).
Als gewone koperdraden worden gebruikt, zal volgens het principe van thermokoppels de verbinding een thermo-elektrische potentiaal genereren, wat zal resulteren in meetfouten.
Het spanningsvalprobleem van lange-afstands transmissiedraden is te wijten aan de hoge ingangsimpedantie van de thermometer, de kleine transmissiestroom (micro A niveau) gegenereerd door de thermokoppels (millivolt niveau), en het kleine spanningsvalverlies op de draad, dat over het algemeen binnen het foutbereik valt. Dus er is een thermokoppelsignaalzender die thermokoppelsignalen invoert en 4-20mA uitvoert, wat lange-afstands transmissie mogelijk maakt zonder compensatiedraden.
Als een compensatiedraad wordt gebruikt (die moet overeenkomen met het afleesgetal van de thermokoppels), kan het gebruikte metaalmateriaal de kleinst mogelijke thermo-elektrische potentiaal genereren op het aansluitpunt en temperatuurmeetfouten zoveel mogelijk minimaliseren. Dat wil zeggen, het koude uiteinde van de thermokoppels naar de thermometer verplaatsen.
|
Uitgerust met thermo-elektrisch afleesgetal |
gewoon(G)
|
hittebestendig(H)
|
||
|
Gewoon
|
Precisie(S)
|
Gewoon
|
Precisie(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese Norm van de International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificatie van de Russische Specificaties) 3044 |
Werkende Temperatuurbereik
| Diameter/mm | Lange tijd Werkende temperatuur /°C | Korte periode Werkende temperatuur /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
