| Merknaam: | DLX |
| Modelnummer: | De uitbreidingsdraad van het typek Thermokoppel |
| MOQ: | 5 |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 300 ton per maand |

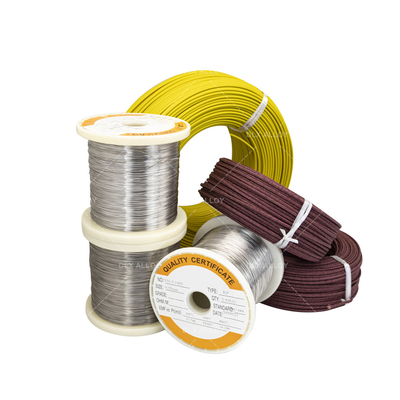

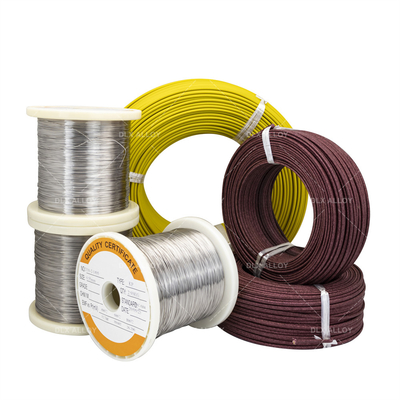

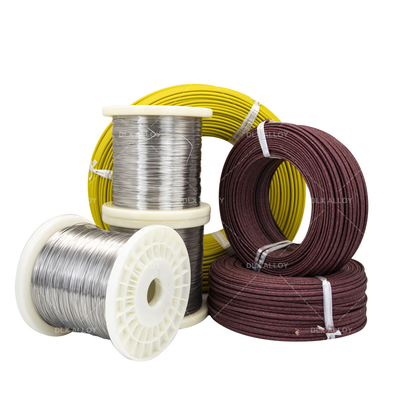

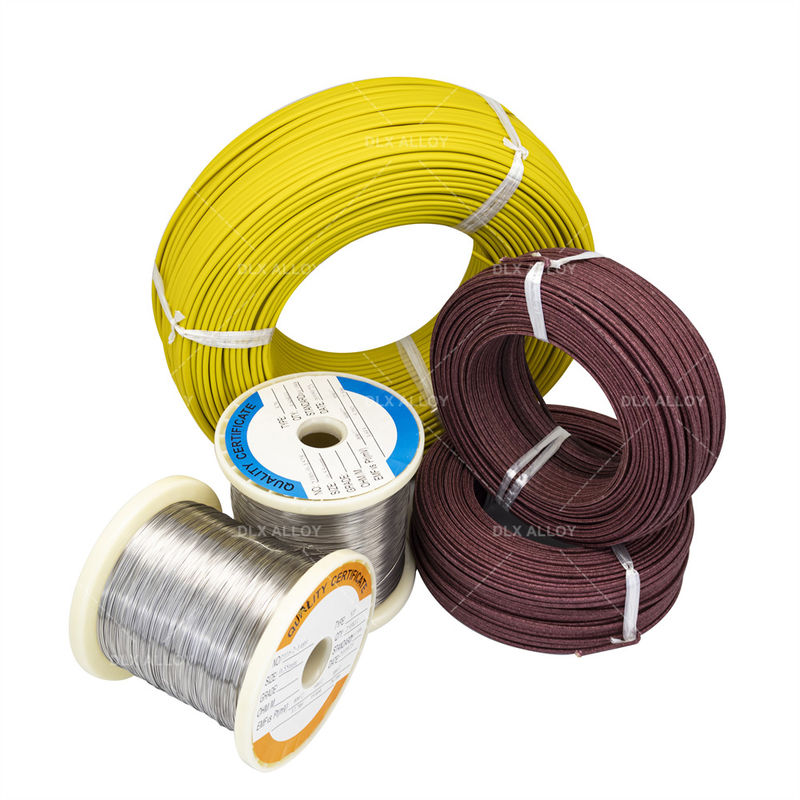

Type K Thermokoppel Verlengingsdraad voor Temperatuurcompensatie
De compensatiedraadmodellen zijn onderverdeeld in SC, KC, KX, EX, JX, TX, afhankelijk van het product.
Hierin: a) De eerste letter van het model komt overeen met het afleesgetal van de thermokoppel;
b) De letter "X" staat voor de verlengde compensatiedraad (type)
c) De letter "C" staat voor de compensatietype compensatiedraad (type)
Opmerking: SC type compensatiedraden kunnen worden uitgerust met R-type indexeer thermokoppels.
Type K Verlengingsdraad 0.5*2 rode zwarte pvc isolatie met pvc mantel. De geleider is van het type K thermokoppel materiaal, namelijk nikkel-chroom met nikkel-silicon of nikkel-aluminium. De constructie is vergelijkbaar met een gepaarde instrumentatiekabel, maar het geleidermateriaal is anders. Thermokoppels worden in processen gebruikt om temperaturen te meten en worden aangesloten op pyrometers voor indicatie en controle. De thermokoppel en pyrometer worden elektrisch verbonden door thermokoppel verlengingsdraden / thermokoppel compensatiedraden. De geleiders die voor deze thermokoppeldraden worden gebruikt, moeten vergelijkbare thermo-elektrische (emf) eigenschappen hebben als die van de thermokoppel die wordt gebruikt voor het meten van de temperatuur.
In principe, Fijne Draad Thermokoppel kwaliteit draden worden gebruikt om meetpunten van thermokoppels te maken. Echter, een Thermokoppel Verlengingsdraad wordt alleen gebruikt om een thermokoppelsignaal terug te leiden van de sonde naar het instrument dat het uitleest. Een Thermokoppel Verlengingskabel wordt gebruikt bij lagere omgevingstemperaturen. Het kan een signaal doorgeven dat een hogere temperatuur vertegenwoordigt dan het van de sonde heeft ontvangen. Echter, Type K Thermokoppel Verlengingsdraad mag niet fysiek worden blootgesteld aan die hoge temperatuur. Een Flexibele Thermokoppel Draad kan worden gebruikt als verlengingsdraad, maar een verlengingsdraad kan niet worden gebruikt als meetpunt in een Flexibele Thermokoppel Draad als meetpunt. De bruikbare lengte van deze draden verschilt op basis van talrijke factoren.
| Code | Draden component van de thermokoppel | |
| +Positieve poot | -Negatieve poot | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | IJzer (JP) | Cu-Ni |
| T | Koper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europese Norm van de International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificatie van de Russische Specificaties) 3044 |
Werkende Temperatuurbereik
| Diameter/mm | Langdurige Werktemperatuur /ºC | Korte Periode Werktemperatuur /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maatbereik
Draad: 0,12 tot 8,0 mm.
Maximale continue bedrijfstemperatuur: tot 2.300F (1.260C)
Kortstondig gebruik: 2.336F (1.280C)
Thermokoppeldraad, -454 tot 2300F (-270 tot 1.260C)
Verlengingsdraad, 32 tot 392F (0 tot 200C)
