5s
+1
Submission successful!
|
| Merknaam: | DLX |
| Modelnummer: | 0CR25AL5 |
| MOQ: | 5 |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Leveringscapaciteit: | 500 ton per maand |
IJzer-Chroom-AluminiumFeCrAl 0Cr25Al5 weerstand verwarmingslegeringheeft een hoge maximale gebruikstemperatuur in lucht tot 1250°C. Langere levensduur maakt een hoge oppervlakt belasting op de legering mogelijk. Lager gewicht maakt het een economischer weerstand verwarmingsmateriaal dan Nichrome. De elektrische weerstand blijft bijna constant bij wisselende temperaturen. Goede vloeigrens en verouderingsbestendigheid. Uitstekende vormstabiliteit. Grotere hittebestendigheid dan austenitisch roestvast staal, daarom wordt het veel gebruikt in verwarmingstoepassingen.
Infraroodverwarmers, verwarmingsplaten, strijkijzers, keramische kachels & potten, ventilatorkachels, kwartsbuisverwarmers, broodroosters, ovens, opslagverwarmers, kralen-geïsoleerde spoelen, open spiraalcomponenten, heteluchtpistolen, convectieverwarmers, radiatoren, industriële ovens voor warmtebehandeling, metalen omhulde buiselementen, opgehangen spiraalelementen voor luchtverwarmers
Heanjia Super-Metals produceertweerstand verwarmingselementenvoor een breed scala aan toepassingen, variërend van industriële ovens tot huishoudelijke apparaten.
Industriële Nomenclatuur:UNS K92500, 1.4765
Gangbare Naam: Aluchrom-O, OhmAlloy142B

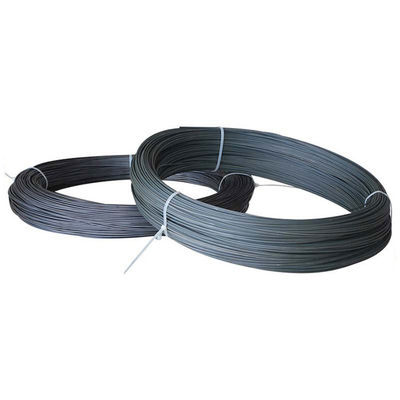

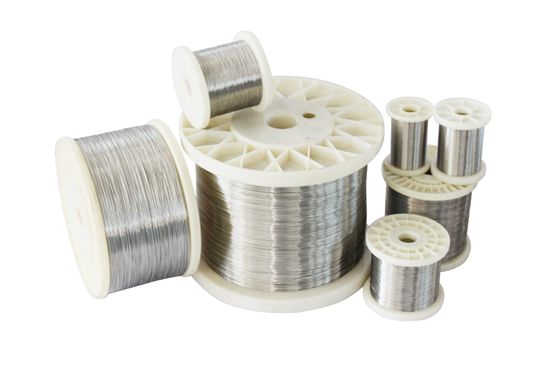

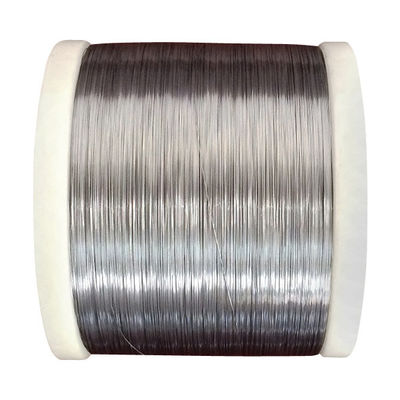

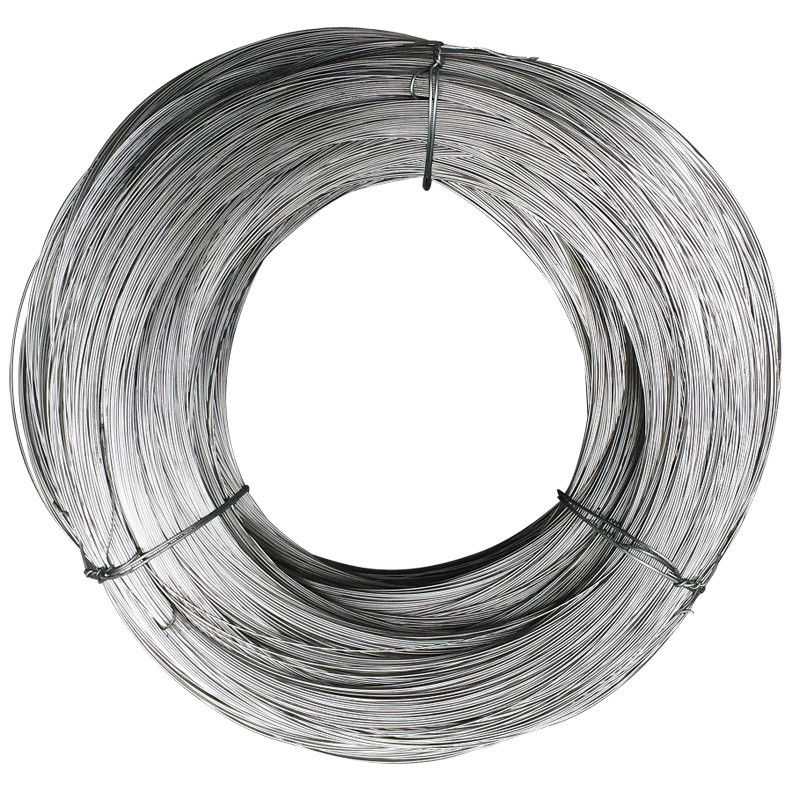

0Cr25Al5 Ferriet Chroom Aluminium FeCrAl weerstand verwarmingsdraad.
| Legering Nomenclatuur Prestaties | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Hoofdsamenstelling Chemisch | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 20.5-23.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.3 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| Re | opportune | opportune | opportune | opportune | opportune | opportune | opportune | |
| Fe | Rest | Rest | Rest | Rest | Rest | Rest | Rest | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max. continue gebruikstemperatuur van element(°C) | 950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Weerstand bij 20ºC(μΩ·m) | 1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Dichtheid(g/cm3) | 7.4 | 7.1 | 7.16 | 7.25 | 7.35 | 7.1 | 7.1 | |
| Thermische geleidbaarheid(KJ/m·h·ºC) | 52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | ||
| Lineaire uitzettingscoëfficiënt(α×10-6/ºC) | 15.4 | 16 | 14.7 | 15 | 13.5 | 16 | 16 | |
| Smeltpunt ca.( ºC) | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Treksterkte(N/mm2) | 580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Rek bij breuk(%) | >16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| Variatie van oppervlakte(%) | 65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Herhaald buigfrequentie(F/R) | >5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| Hardheid(H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Continue Gebruikstijd(Uren/ ºC) | -- | ≥80/1300 | ≥80/1300 | ≥80/1300 | ≥80/1250 | ≥50/1350 | ≥50/1350 | |
| Micrografische structuur | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | |
| Magnetische eigenschappen | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch |
|
|
||
|
||
|
||
|
||
|
||
