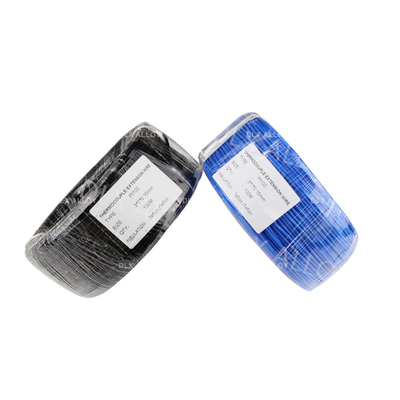

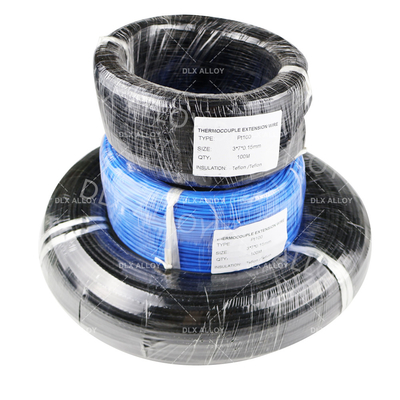

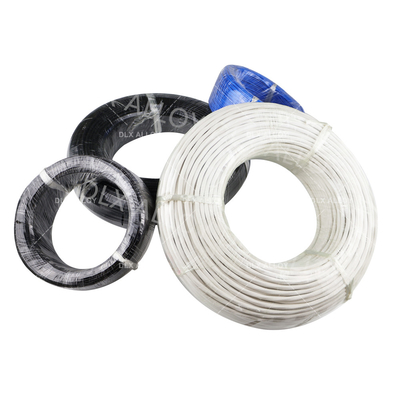

High Precision Nickel Chrome Pvc geïsoleerde thermocouple verlengkabel

Hoogprecisie nikkelchroom geïsoleerde PVC-verlengkabel voor thermocouples

1. Selectie van de compensatie draad

De compensatie draad moet correct worden gekozen op basis van het type thermocouple dat wordt gebruikt en de gelegenheid waarin het wordt gebruikt.de compensatiedraad van het k-type paar moet worden gekozen;, en het werktemperatuurbereik moet worden geselecteerd op basis van de gebruikssituatie.De normale niveauschade is ± 2.5 °C en de fout van het nauwkeurigheidsniveau is ± 1,5 °C.

2- Contactverbinding.

Probeer zo dicht mogelijk bij de twee contacten van de termokoppelterminal te staan en houd de temperatuur van de twee contacten zo consistent mogelijk.De temperatuur op het aansluitpunt met de instrumentenpoort moet zo consistent mogelijk zijn.Wanneer er een ventilator in de instrumentenkast is, moet het contactpunt worden beschermd zodat de ventilator niet rechtstreeks op het contactpunt blaast.

3. Gebruik lengte

Omdat het signaal van de thermo is erg laag, op het microvolt niveau, als de afstand die wordt gebruikt is te lang,de verzwakking van het signaal en de storing van sterke elektriciteit in de omgeving kunnen worden gekoppeld, waardoor het signaal van de thermocouple vervormd kan raken, waardoor de temperatuur niet nauwkeurig kan worden gemeten en gecontroleerd, en in ernstige gevallen temperatuurschommelingen veroorzaken tijdens de controle.

Op basis van onze ervaring is het meestal beter om de lengte van de thermocouple compensatie draad te controleren binnen 15 meter.het wordt aanbevolen om een temperatuurzender te gebruiken voor signaaloverdrachtDe temperatuurzender zet de potentiële waarde die overeenkomt met de temperatuur om in gelijkstroom voor de transmissie, met een sterke anti-interferentie-capaciteit.

• Normen

Werktemperatuurbereik
