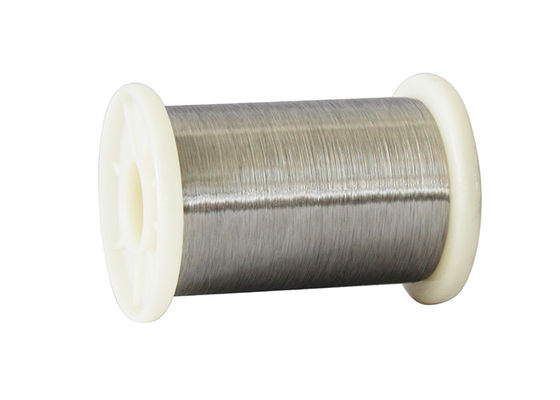

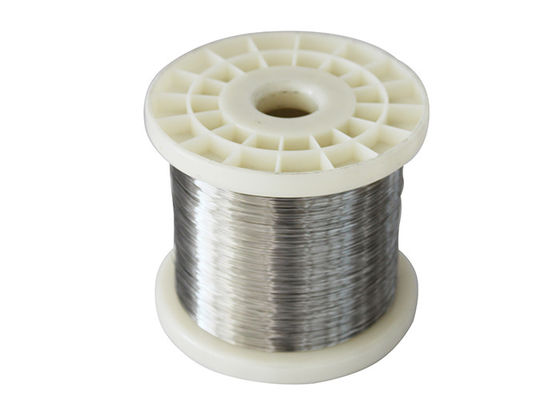

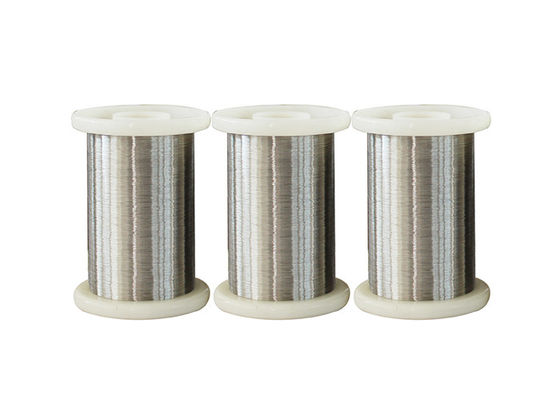

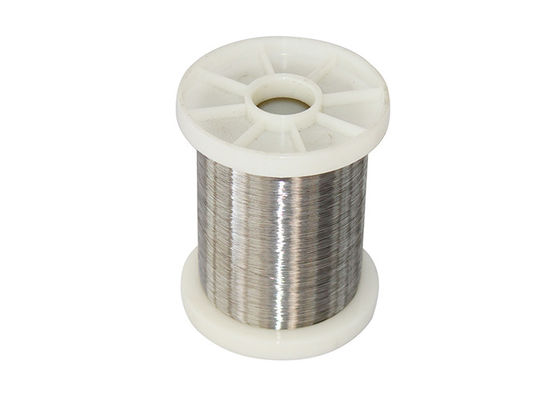

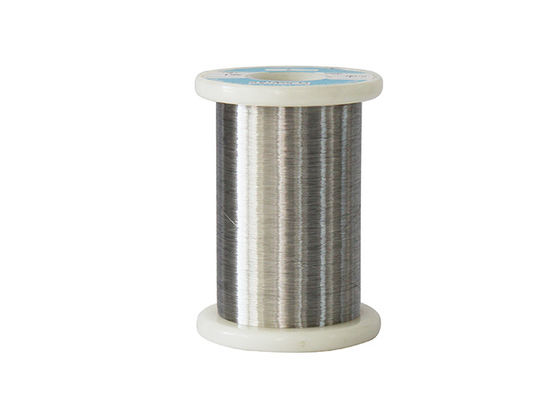

0.5mm Platinarhodium Type S de Draad van de Thermokoppeluitbreiding

Plaats van herkomst CHINA
Merknaam DLX
Modelnummer De Uitbreidingsdraad van het types Thermokoppel
Min. bestelaantal 1
Verpakking Details Spoelpakket met Kartondoos, Rolpakket met polybag
Levertijd 5-21 dagen
Betalingscondities L/C, T/T, Western Union, MoneyGram
Levering vermogen 300 ton per maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechatten: 0086 18588475571

skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam De Draad van de thermokoppeluitbreiding Kleur Helder
Certificaat ISO9001 Temperatuurwaaier 32 aan 392F (0 aan 200C)
EMF tolerantie +/- 1.5C of +/- .25% Rang IEC854-1/3
Positief platinarhodium Verbied Platina
Speciale Grenzen van Fout +/- 0.6C of 0,1% Type SNX, SPX
Hoogtepunt

0.5mm de Draad van de Thermokoppeluitbreiding

,

Platinarhodium Thermokoppeluitbreiding

,

De Uitbreidingsdraad van het types Thermokoppel

Laat een bericht achter
Productomschrijving

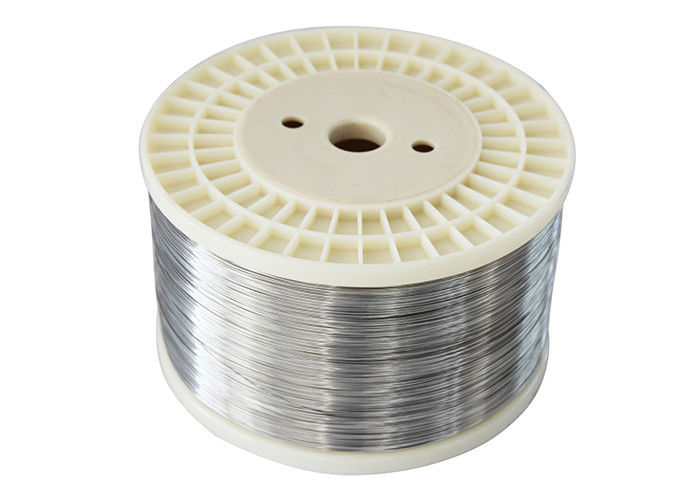

0.5mm Platinarhodium Type S de Draad van de Thermokoppeluitbreiding 0





  • De draad van de thermokoppeluitbreiding

De uitbreidingsdraad van het types Thermokoppel (Platinarhodium - 10%/Platina):





De draad van de Types thermcouple uitbreiding wordt gebruikt in toepassingen zeer op hoge temperatuur. Het wordt algemeen gevonden in Biotech en de Farmaceutische industrieën. Het wordt soms gebruikt in lagere temperatuurtoepassingen wegens zijn hoge nauwkeurigheid en stabiliteit. Het type S wordt vaak gebruikt met een ceramische beschermingsbuis.



Type R, van S, en B-de thermokoppels zijn „Edel Metaal“ thermokoppels, die in toepassingen op hoge temperatuur worden gebruikt.

De types thermokoppels worden gekenmerkt door een hoge graad van chemische traagheid en stabiliteit bij hoge temperaturen. Vaak gebruikt als norm voor kaliberbepaling van onedel metaalthermokoppels.

Platinarhodium thermokoppel (S/B/R-TYPE)

Platinarhodium het Assembleren Type het Thermokoppel wordt wijd gebruikt in productieplaatsen met op hoge temperatuur. Het wordt hoofdzakelijk gebruikt om temperatuur te meten in glas en het ceramische de industrie en industriële zouten.

Isolatiemateriaal: Pvc, PTFE, FB of vanaf de eis van de klant.



De Waaier van de types Temperatuur:

  • Maximum ononderbroken werkende temperatuur: tot 2,912F (1600C)
  • Gebruik op korte termijn: tot 3,092F (1,700C)
  • Draad van de thermokoppelrang, -58 aan 2700F (- 50 aan 1480C)
  • Uitbreidingsdraad, 32 aan 392F (0 aan 200C)


Nauwkeurigheid (welke groter is):

  • Norm: +/- 1.5C of +/- .25%
  • Speciale Grenzen van Fout: +/- 0.6C of 0,1%



Overweging voor naakte draadtype S thermokoppeltoepassingen:



  • Het verwarmen - Gasfornuizen voor ovens
  • Het koelen - Diepvriezers
  • Motorbescherming - Temperaturen en oppervlaktetemperaturen
  • Controle op hoge temperatuur - Ijzerafgietsel
  • Het Type S kan in inerte en oxyderende atmosferen tot 2,912F (1600C) onophoudelijk en op 3,092F (1,700C) voor gebruik op korte termijn worden gebruikt.

  • Thermokoppeldraad
Code Dradencomponent van het thermokoppel
  +Positive been - Negatief been
N Ni-Cr-Si (NP) Ni-Si-magnesium (NN)
K Ni-Cr (KP) Nial (Si) (KN)
E Ni-Cr (EP) Cu-Ni (EN)
J Ijzer (JP) Cu-Ni (JN)
T Koper (TP) Cu-Ni (TN)
B Platina Rhodium30% Platina Rhodium6%
R Platina Rhodium13% Platina
S Platina Rhodium10% Platina



  • Normen
ASTM ANSI CEI DIN BS N-F JIS GOST
(De Amerikaanse Maatschappij voor het Testen en Materialen) euro 230 (Amerikaans Nationaal Standaardinstituut) MC 96,1 (Europese Norm door de Internationale Elektrotechnische Commissie 584) - 1/2/3 (Deutsche Industrie Normen) EN 60584 -1/2 (Britse Normen) 4937.1041, EN 60584 - 1/2 (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 (Japanse Industriële Normen) C 1602 - C 1610 (Eenmaking van de Russische Specificaties) 3044






  • Groottewaaier

Draad: 0,1 tot 8,0 mm.



  • Het werk temperatuur:



Diameter/mm Type Het oude Werken Het korte periode Werken
temperature/°C temperature/°C
0,5 S 1300 1600
0,5 R 1300 1600
0,5 B 1600 1700





  • Chemische Samenstelling
Leider Name Polariteit Code Pt% Rh%
Pt90Rh Positief SP 90 10
PT Verbied SN, RN 100 --
Pt87Rh Positief RP 87 13
Pt70Rh Positief BP 70 30
Pt94Rh Verbied MILJARD 94 6





Gedetailleerde Parameter van de draad van de thermokoppeluitbreiding

Thermokoppel Geen het indexeren Het type van compensatiedraad Usagclassificatie Het meten van verbindingstemperatuur/℃ standaardemf value/μV Precisierang Algemene rang
Tolerantie μV Thermische EMF waaier μV Tolerantie μV Thermische EMF waaier μV
SorR Sc of RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
of KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX of NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





De Rangdraad van het types Thermokoppel
