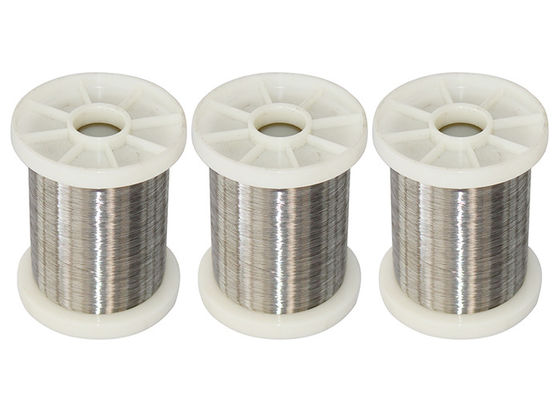

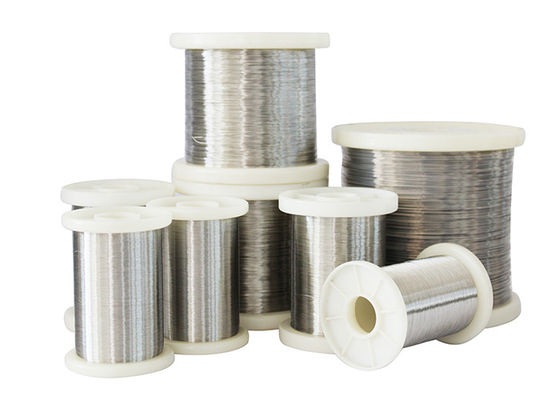

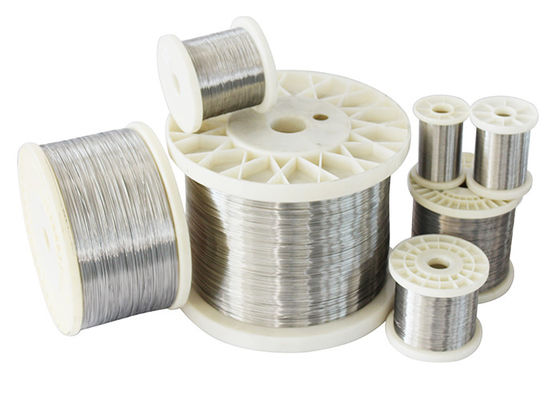

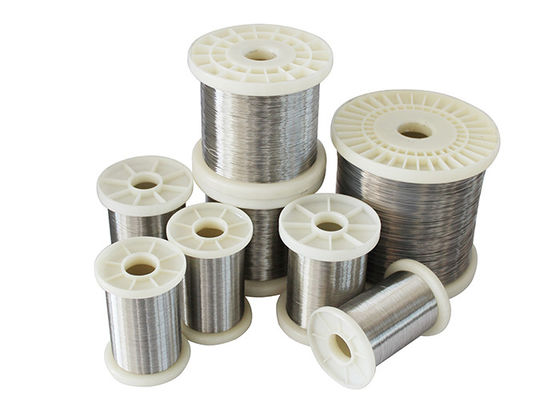

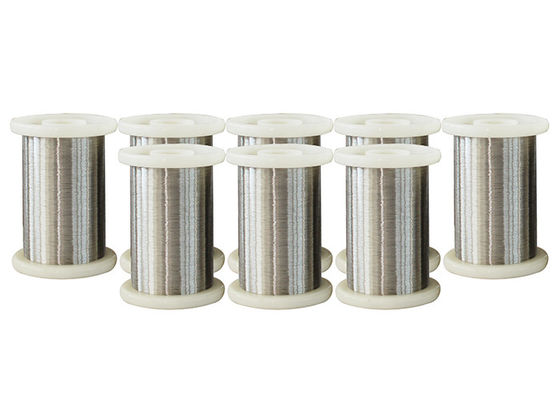

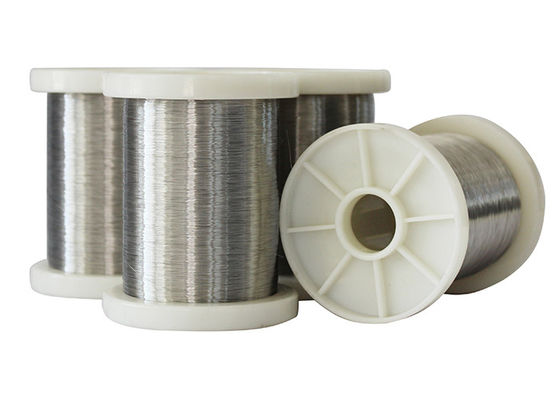

Het Type N NP NN van ISO9001 3.2mm de Draad van de Thermokoppeluitbreiding

Plaats van herkomst China
Merknaam DLX
Modelnummer De uitbreidingsdraad van het typen Thermokoppel
Min. bestelaantal 5
Verpakking Details Spoelpakket met Kartondoos, Rolpakket met polybag
Levertijd 5-21 dagen
Betalingscondities L/C, T/T, Western Union, MoneyGram
Levering vermogen 300 ton per maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechatten: 0086 18588475571

skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam De Draad van de thermokoppeluitbreiding Kleur Helder
Certificaat ISO9001 Temperatuurwaaier 32 aan 392F (0 aan 200C)
EMF tolerantie +/- 2.2C of +/- .75% Rang Uitbreidingsrang NPX/NNX
Positief Ni-Cr-Si Verbied Ni-Si-magnesium
andere naam Nicrosil Speciale Grenzen van Fout +/- 1.1C of 0,4%
Hoogtepunt

3.2mm de Draad van de Thermokoppeluitbreiding

,

NP de Kabel van de Thermokoppeluitbreiding

,

NN de Draad van de thermokoppeluitbreiding

Laat een bericht achter
Productomschrijving

Het Type N NP NN van ISO9001 3.2mm de Draad van de Thermokoppeluitbreiding 0





  • De Draad van de thermokoppeluitbreiding

De uitbreidingsdraad van het typen Thermokoppel (nikkel-chromium-Silicium/nikkel-silicium-Magnesium):

De kabels van de thermokoppelcompensatie kunnen ook als instrumentatiekabels worden genoemd, aangezien zij voor de meting van de procestemperatuur worden gebruikt. De bouw is gelijkaardig aan de kabel van de paarinstrumentatie maar het leidermateriaal is verschillend. De thermokoppels worden gebruikt in processen aan betekenistemperatuur en met de pyrometers voor aanwijzing en controle verbonden. Het thermokoppel en de pyrometer worden elektrisch geleid door de kabels van de thermokoppeluitbreiding/thermokoppel het compenseren kabels. De leiders voor deze thermokoppelkabels worden gebruikt worden vereist om gelijkaardige thermo-elektrische die (emf) eigenschappen te hebben zoals dat van het thermokoppel voor het ontdekken van de temperatuur wordt gebruikt die.

Ons type van installatie hoofdzakelijk vervaardiging KX, NX, EX, het compenseren van JX, van NC, van TX, van SC/RC, van KCA, KCB-draad voor thermokoppel, en zij worden gebruikt in de instrumenten en de kabels van de temperatuurmeting. Onze thermokoppel veredelingsproducten allen worden gemaakt verblijvend door GB/T 4990-2010 ‚Legeringsdraden van uitbreiding en het compenseren kabels voor thermokoppels‘ (Chinese Nationale Norm), en ook iec584-3 ‚Thermokoppeldeel 3 het compenseren tot draad‘ (Internationale norm).






  • Thermokoppeldraad
Code Dradencomponent van het thermokoppel
  +Positive been - Negatief been
N Ni-Cr-Si (NP) Ni-Si-magnesium (NN)
K Ni-Cr (KP) Nial (Si) (KN)
E Ni-Cr (EP) Cu-Ni (EN)
J Ijzer (JP) Cu-Ni (JN)
T Koper (TP) Cu-Ni (TN)



  • Normen
ASTM ANSI CEI DIN BS N-F JIS GOST
(De Amerikaanse Maatschappij voor het Testen en Materialen) euro 230 (Amerikaans Nationaal Standaardinstituut) MC 96,1 (Europese Norm door de Internationale Elektrotechnische Commissie 584) - 1/2/3 (Deutsche Industrie Normen) EN 60584 -1/2 (Britse Normen) 4937.1041, EN 60584 - 1/2 (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 (Japanse Industriële Normen) C 1602 - C 1610 (Eenmaking van de Russische Specificaties) 3044



Gedetailleerde Parameter van thermokoppeldraad

Werkende Temperatuurwaaier



Diameter/mm Oude het Werk temperatuur/ºC Korte periode het Werk temperatuur/ºC
0,3 700 800
0,5 800 900
0,8, 1,0 900 1000
1.2, 1.6 1000 1100
2.0, 2.5 1100 1200
3.2 1200 1300



Thermokoppel Geen het indexeren Het type van compensatiedraad Usagclassificatie Het meten van verbindingstemperatuur/℃ standaardemf value/μV Precisierang Algemene rang
Tolerantie μV Thermische EMF waaier μV Tolerantie μV Thermische EMF waaier μV
SorR Sc of RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
of KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX of NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





Groottewaaier



Draad: 0,12 tot 8,0 mm.





  • Typen Nauwkeurigheid (welke groter is):
  • Maximum ononderbroken werkende temperatuur: tot 2,300F (1,260C)

  • Gebruik op korte termijn: 2,336F (1,280C)

  • Draad van de thermokoppelrang, -454 aan 2300F (- 270 aan 1,260C)

  • Uitbreidingsdraad, 32 aan 392F (0 aan 200C)
